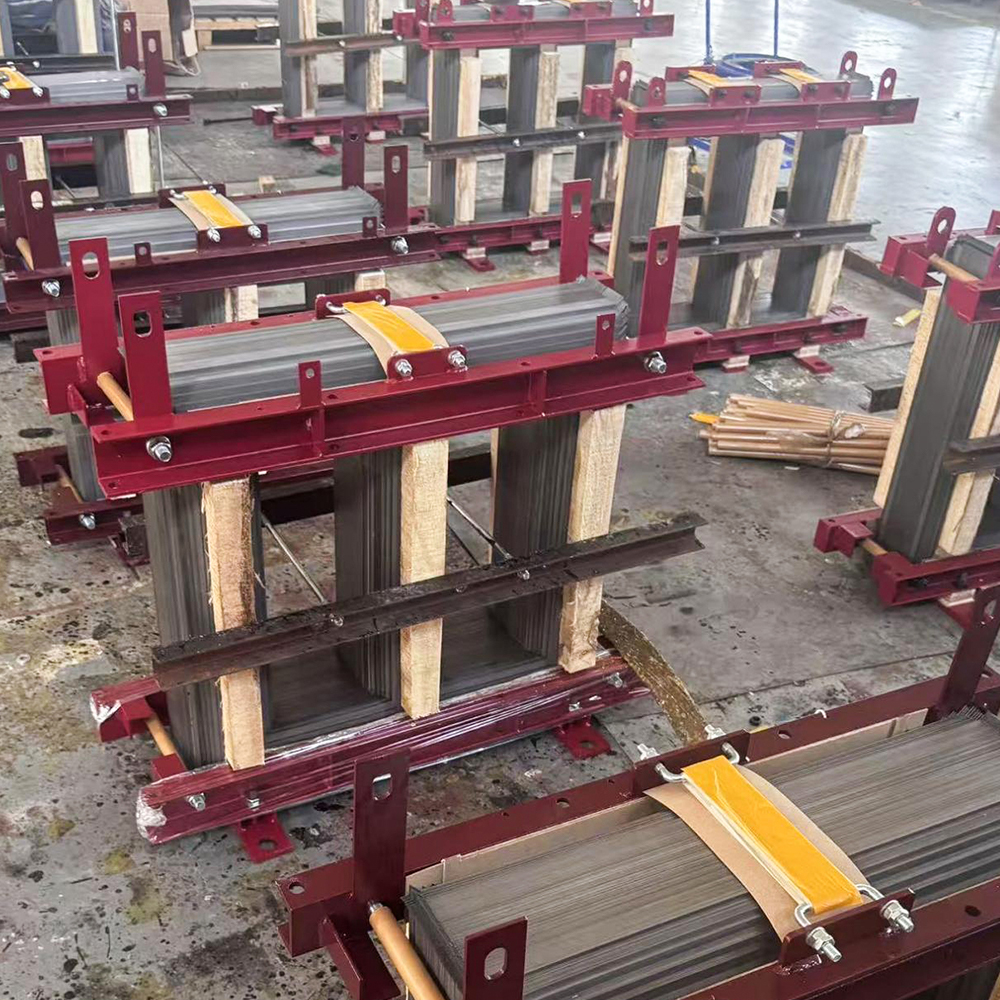

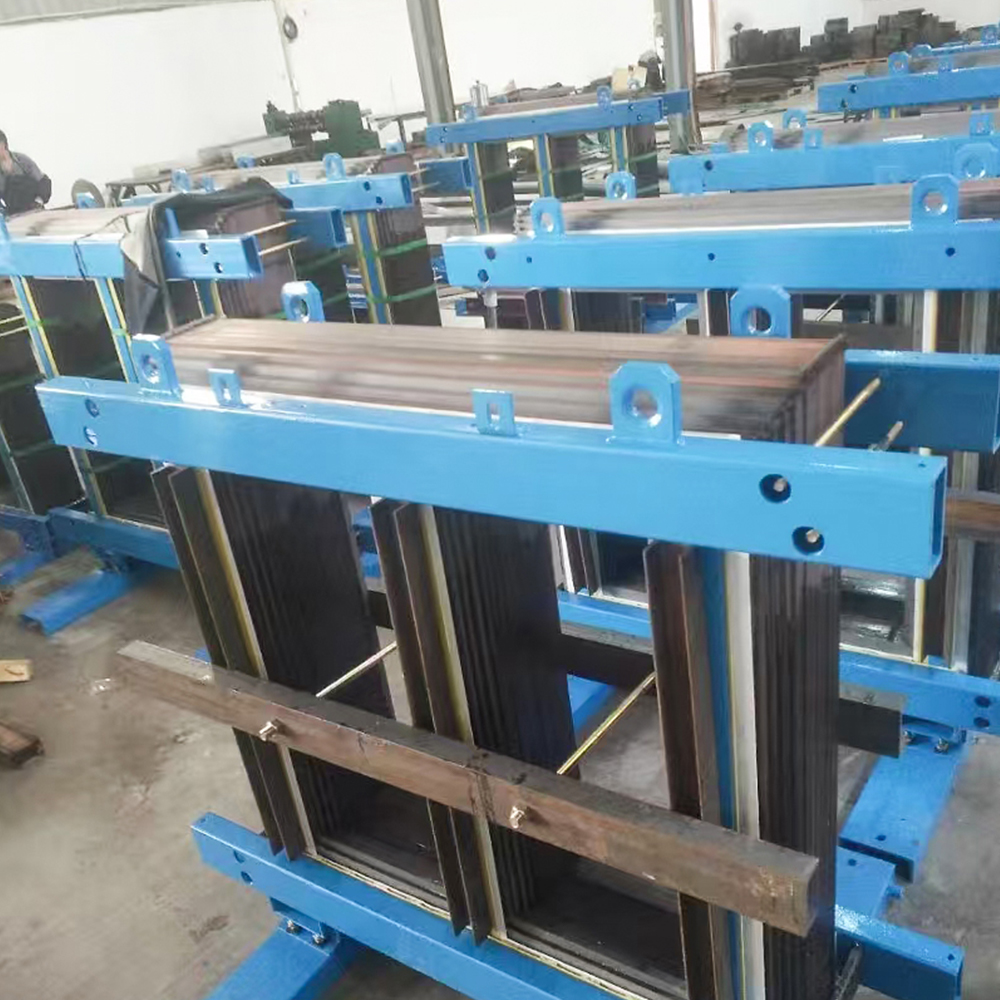

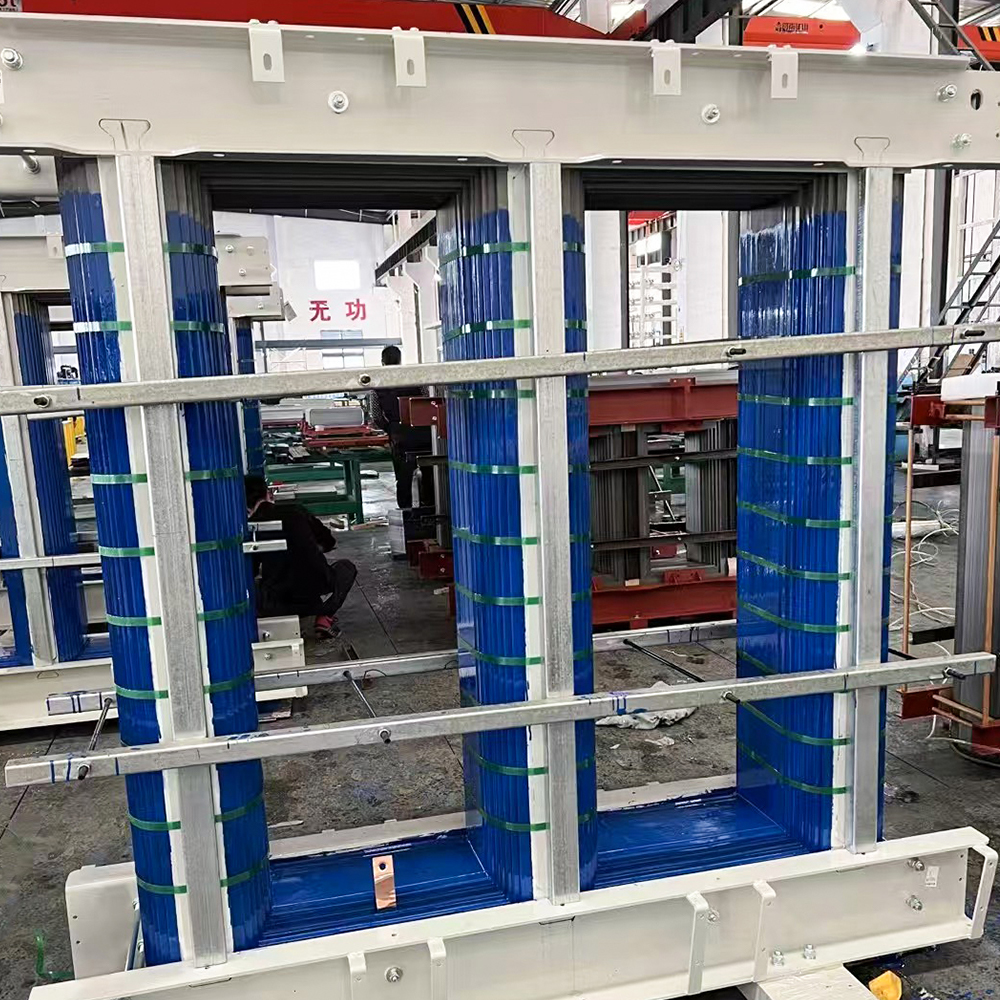

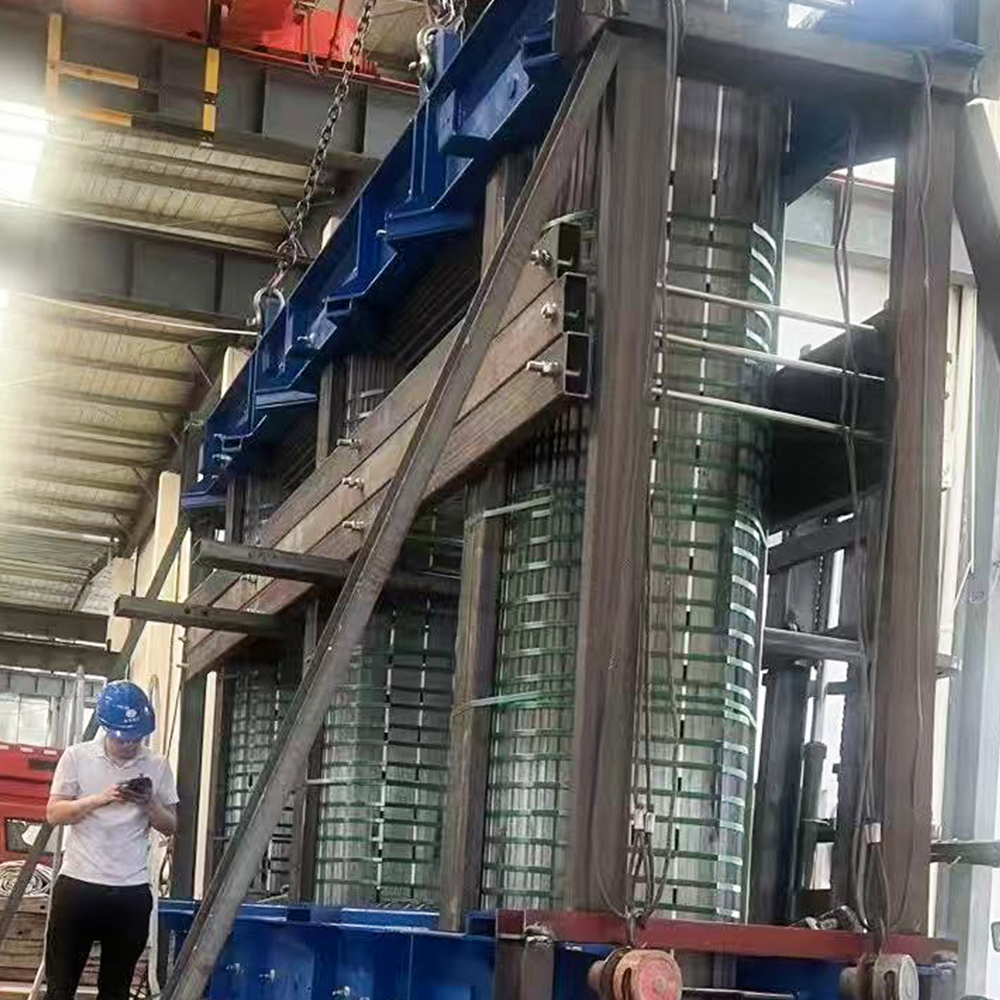

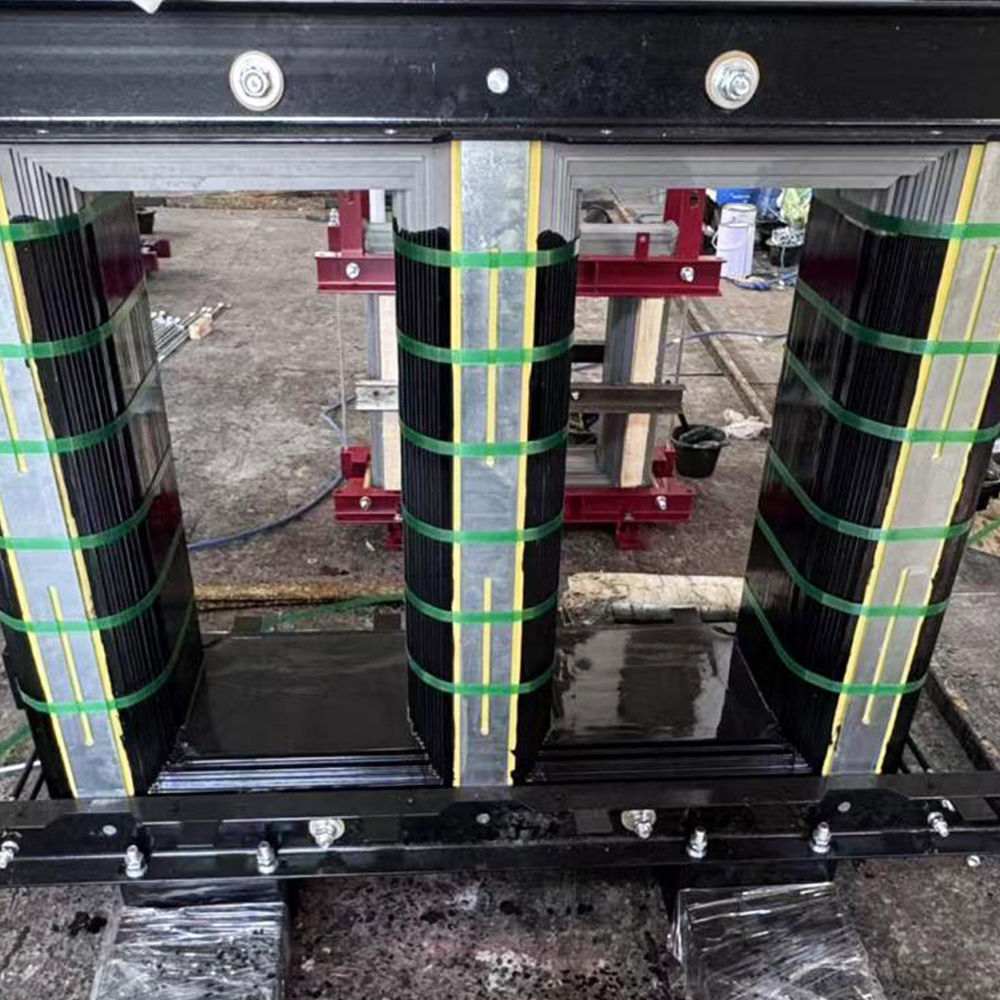

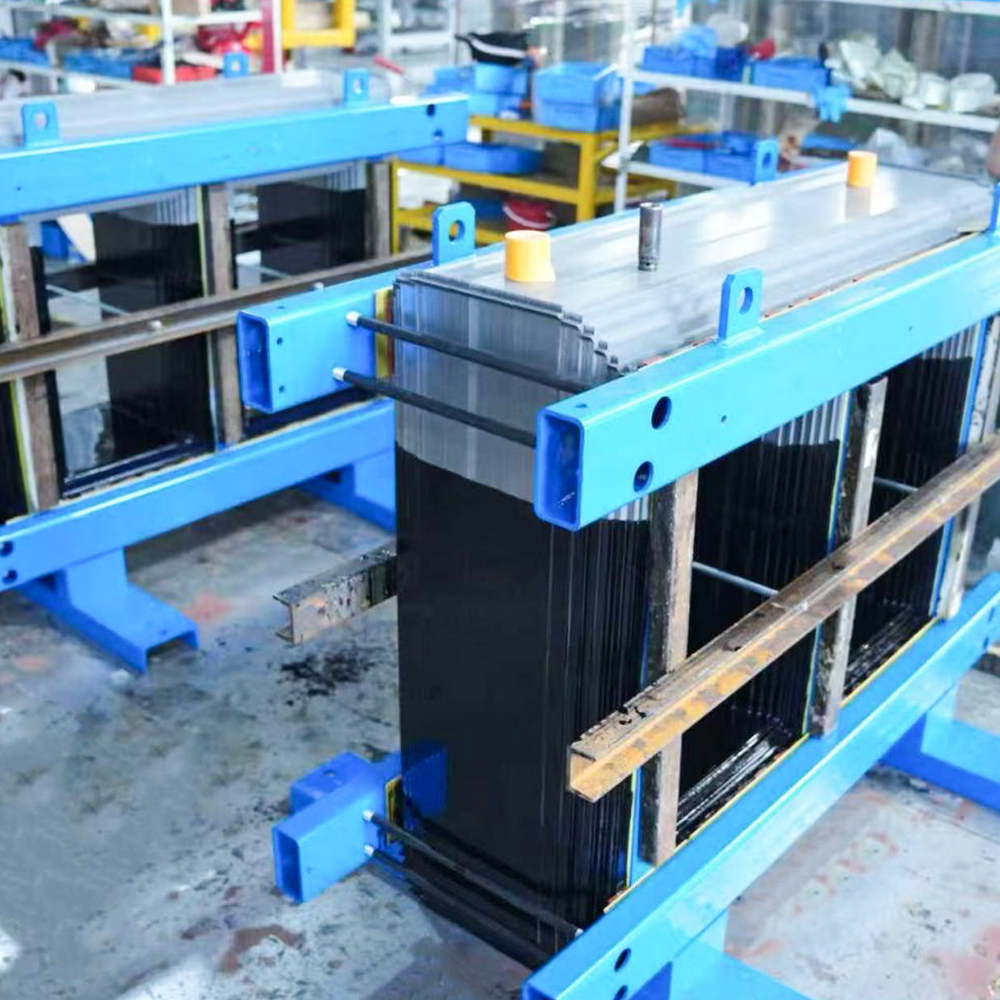

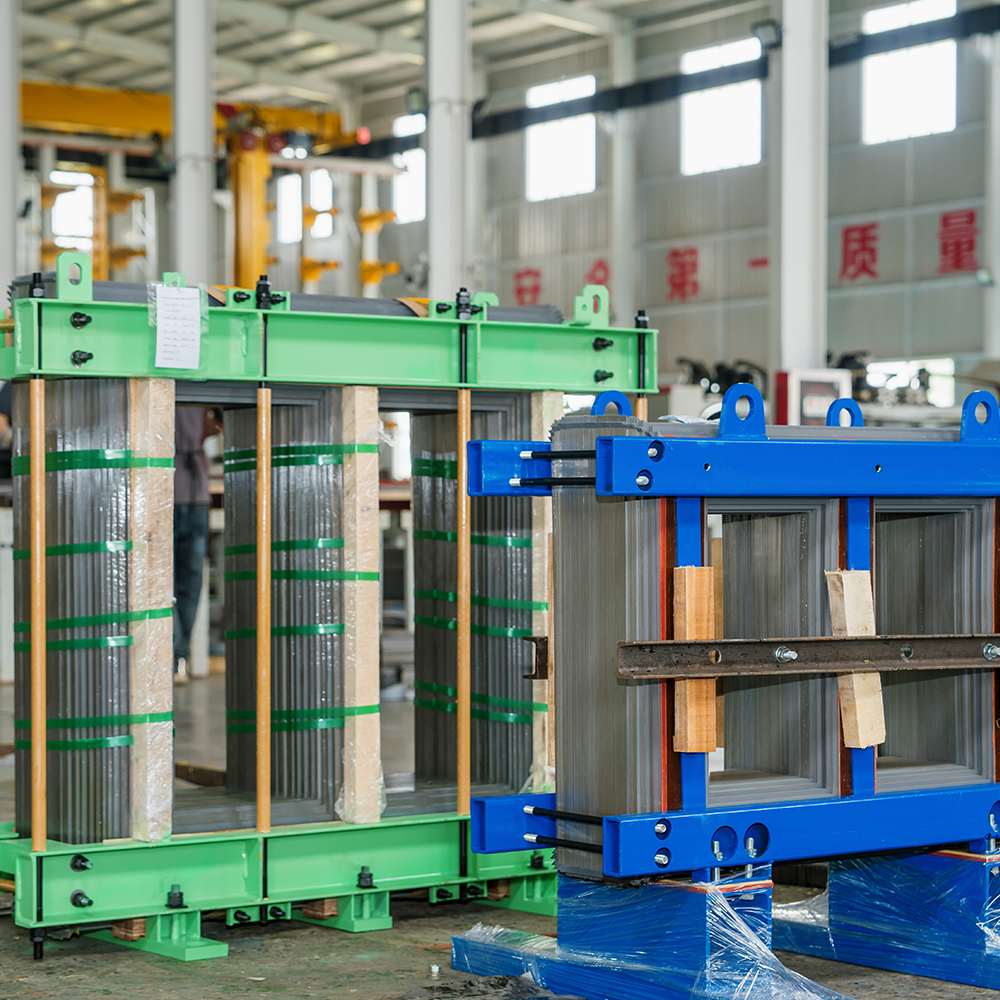

Rudarska jezgra transformatora zaštićena od eksplozije

Koji su uobičajeni načini kvarova jezgri transformatora zaštićenih od eksplozije u rudnicima?

U opasnom okruženju podzemnog rudarenja ugljena, električna oprema mora izdržati ekstremna naprezanja koja daleko nadilaze stiardne industrijske primjene. Među njima, rudarska jezgra transformatora protueksplozijska stoji kao kritično elektromagnetsko i mehaničko srce nezapaljivog transformatora. Međutim, usprkos rigoroznom inženjeringu, ove jezgre su osjetljive na specifične načine kvarova koji su ukorijenjeni u toplinskim, mehaničkim i kemijskim stresorima jedinstvenim za podzemne rudnike. Razumijevanje ovih načina kvarova nije samo akademska vježba - bitno je za osiguravanje kontinuiteta rada, usklađenosti sa sigurnosnim propisima i isplativog održavanja. Ovaj članak sustavno ispituje prevladavajuće mehanizme kvarova koji utječu rudarska jezgra transformatora protueksplozijskas , uz podršku znanosti o materijalima, konstrukcijskog dizajna i rudarske prakse u stvarnom svijetu.

1. Degradacija jezgre izazvana toplinom (pregrijavanje i kvar izolacije)

Najprožimajući način kvara za a rudarska jezgra transformatora protueksplozijska potječe od prekomjernog stvaranja topline unutar zatvorenog, slabo prozračenog kućišta zaštićenog od eksplozije. U stiardnim transformatorima, prirodna ili prisilna cirkulacija zraka raspršuje gubitke u jezgri. U rudarenju, zatvoreno kućište zadržava toplinu, uzrokujući stalni porast radne temperature jezgre. Tijekom vremena, ovaj toplinski stres ubrzava starenje interlaminarnih izolacijskih premaza—obično epoksida ili laka—što dovodi do povećanih gubitaka vrtložnih struja i lokaliziranih vrućih točaka. Kada temperatura jezgre prijeđe granicu klase (često klasa F ili H za rudarske stupnjeve), izolacija postaje krta i puca, dopuštajući kratke spojeve međuslojeva. Ovaj toplinski bijeg ne samo da smanjuje učinkovitost, već također povećava ukupni porast temperature transformatora, što izravno ugrožava integritet obližnje izolacije namota i izolacija. Prema terenskim podacima iz podzemnih radova na dugačkom zidu, približno 38% prijevremenog rudarska jezgra transformatora protueksplozijskas zamjene se pripisuju dugotrajnom pregrijavanju, posebno u ljetnim mjesecima ili kada ventilacijski sustavi privremeno ne rade. Štoviše, cikličko toplinsko širenje i skupljanje izazivaju mehaničko naprezanje na steznoj strukturi jezgre, na kraju olabavljujući spojne šipke i povećavajući zvučnu buku — sekundarni pokazatelj propadanja jezgre. Da biste to ublažili, rudarska jezgra transformatora protueksplozijska dizajn sada uključuje optimizirane geometrije magnetskog kruga koji smanjuju gustoću toka u kutovima, čime se smanjuje lokalno zagrijavanje. Međutim, čak i uz napredni dizajn, rutinsko termičko praćenje i infracrvena inspekcija ostaju nepopravljivi u visokorizičnim rudnicima.

Tipični indikatori toplinskog kvara:

• Promjena boje ili mjehurići površinskog laka na jarmu jezgre.
• Povećana struja praznog hoda i više od normalnih temperatura namota.
• Ubrzana degradacija izolacije uzemljenja jezgre.

2. Mehaničke vibracije i zamor od stezanja

Oprema za podzemno rudarenje radi pod nemilosrdnim mehaničkim vibracijama - od neprekidnih rudara, škara i pokretnih traka, zajedno s čestim pomicanjem tla i aktivnostima miniranja. The rudarska jezgra transformatora protueksplozijska moraju izdržati te dinamičke sile bez pomicanja lamela ili lomljenja steznih nosača. Uobičajeni način kvara je progresivno labavljenje sustava stezanja jezgre (vijci, ploče i pritisni prsti), što omogućuje pojedinačnim listovima laminacije da vibriraju neovisno. Ovo struganje troši izolacijski premaz na kontaktnim rubovima, stvarajući vodljive ostatke koji mogu premostiti laminate, stvarajući tako cirkulirajuće struje i lokalno pregrijavanje. U ekstremnim slučajevima, dugotrajne vibracije uzrokuju pucanje od zamora lamela jezgre ili jarma, posebno na preklopnim spojevima gdje se koncentrira mehaničko naprezanje. Takve pukotine povećavaju nevoljkost jezgre, povećavajući uzbudnu struju i smanjujući faktor snage. Nadalje, labave stezne ploče mogu trljati unutarnju stijenku spremnika ili vodove čahura, što dovodi do kvara na masi ili djelomičnog pražnjenja. Jiangsu Jingtianxia Electric Technology Co., Ltd. je ovo riješio putem stezna konsolidacija visoke čvrstoće and posebna impregnacija smolom , koji imobilizira cijeli niz jezgri i prigušuje rezonantne frekvencije. Njihov vlastiti dizajn osigurava da čak i pod testovima izdržljivosti vibracija od 10 g (prema IEC 60068), rudarska jezgra transformatora protueksplozijska održava svoju dimenzijsku stabilnost i električnu izvedbu. Ipak, osoblje za održavanje mora redovito provjeravati zakretni moment na steznom hardveru i vršiti nadzor djelomičnog pražnjenja kako bi uhvatili rane znakove mehaničke degradacije prije nego što dođe do katastrofalnog kvara.

Uobičajene mehaničke slabe točke:

1. Područja preklopnog zgloba—najosjetljivija na mikrofrakture pod cikličkim opterećenjem.
2. Točke sidrenja steznih vijaka—sklone skidanju navoja ili koroziji naprezanja.
3. Traka za uzemljenje jezgre—može puknuti zbog diferencijalnog širenja i vibracija.

3. Korozija i ulazak vlage u agresivne atmosfere rudnika

Zrak iz rudnika pun je vodene pare, ugljene prašine i agresivnih plinova poput metana, sumporovodika i sumpornog dioksida. Čak i s kućištima otpornim na eksploziju, vlaga može difundirati kroz kabelske uvodnice, odzračne ventile ili nesavršene zavare tijekom duljeg rada. Kada vlaga prodre do rudarska jezgra transformatora protueksplozijska , silikonske čelične laminacije počinju hrđati, osobito na odrezanim rubovima i područjima neravnina. Hrđa ne samo da povećava gubitak histereze, već također djeluje kao poluvodljivi most, promičući interlaminarne kratke spojeve i cirkulaciju vrtložnih struja. Štoviše, kisela rudnička voda koja kaplje na površinu jezgre može napasti izolacijski premaz, ubrzavajući piting i interkristalnu koroziju. U nekim rudnicima ugljena s visokim salinitetom, uočeno je pucanje korozije izazvano kloridom u veznim šipkama jezgre i potpornim okvirima, što ugrožava cijelu strukturu jezgre. Jiangsu Jingtianxia Electric Technology Co., Ltd. nudi specijalizirano rješenje protiv korozije: rudarski površinski zaštitni premazi nanosi se elektroforetskim taloženjem, nakon čega slijedi proces stvrdnjavanja na visokoj temperaturi koji osigurava prianjanje čak i ispod 95% relativne vlažnosti. Njihovo rudarska jezgra transformatora protueksplozijska varijante su testirane do 500 sati u komorama za raspršivanje soli (ASTM B117) bez crvene hrđe. Međutim, kvar se i dalje događa kada se ovi premazi izgrebu tijekom instalacije ili održavanja, ili kada se ventil za sušenje u kućištu ne mijenja redovito. Redovito ispitivanje izolacijskog otpora (IR) i mjerenja omjera dielektrične apsorpcije (DAR) ostaju prva linija obrane od kvarova jezgre povezanih s vlagom.

Zone rizika od korozije:

• Donje ploče jezgre—gdje se nakuplja kondenzat.
• Rubovi laminacije—bez premaza nakon rezanja, vrlo ranjivi.
• Spojne točke uzemljenja - bimetalna korozija između bakra i čelika.

Osim ove tri primarne kategorije kvarova, drugi značajni mehanizmi uključuju dielektrični proboj izolacije jezgre zbog prolaznog prenapona, kontaminaciju vodljivim laminatima od ugljene prašine i mehanička oštećenja od nepravilnog podizanja ili transporta. Svaki od njih može dovesti do iznenadnog kvara transformatora, što dovodi do skupih zastoja u proizvodnji i sigurnosnih opasnosti. Jiangsu Jingtianxia Electric Technology Co., Ltd., s više od 46 specijaliziranih tehničkih inženjera, razvila je robustan sustav upravljanja kvalitetom koji se bavi svakim načinom kvara od dizajna do postprodaje. Njihovo rudarska jezgra transformatora protueksplozijska proizvodna linija uključuje ispitivanje magnetskih svojstava u stvarnom vremenu, tretman starenja vibracijama i 100% provjeru izolacijske otpornosti. Osim toga, Jiangsu Jingtianxia Electric Technology Co., Ltd. pruža prilagođena ključna rješenja—od malih jedinica od 500kVA do velikih paketa od 5MVA—svima značajkama optimizirana disipacija topline and strukturno ojačanje prema definiciji proizvoda. Ovaj holistički pristup ne samo da produljuje životni vijek jezgre, već i smanjuje ukupne troškove vlasništva za operatere rudnika.

4. Djelomično pražnjenje i pogoršanje izolacije

Iako rjeđi od toplinskih ili mehaničkih kvarova, aktivnost djelomičnog pražnjenja (PD) unutar jezgre je sve veća briga za visokonaponske rudarske transformatore (iznad 6 kV). Praznine u interlaminarnoj izolaciji ili mikropukotine izazvane toplinskim ciklusima stvaraju lokalizirana pojačanja električnog polja. Tijekom mjeseci ti PD impulsi nagrizaju izolaciju, postupno karbonizirajući okolnu smolu i stvarajući vodljive puteve. Jednom kad dođe do potpunog interlaminacijskog kratkog spoja, zahvaćeno područje doživljava snažnu cirkulirajuću struju, uzrokujući brzo lokalno zagrijavanje i potencijalno dovodeći do eksplozije spremnika u prisutnosti metana. Moderno rudarska jezgra transformatora protueksplozijskas iz Jiangsu Jingtianxia Electric Technology Co., Ltd. impregnirani su pod vakuumom (VPI) s visokokvalitetnim lakom bez otapala, učinkovito ispunjavajući sve zračne raspore i potiskujući pojavu PD. Nadalje, tvrtka zapošljava napredne robote za slaganje jezgre koji osiguravaju ujednačen pritisak na svaki paket, smanjujući praznine na minimum. Unatoč ovim mjerama, praćenje PD-a pomoću senzora ultra visoke frekvencije (UHF) preporučuje se za kritične instalacije, posebno u rudnicima s plinom gdje rano upozorenje može spriječiti katastrofalne događaje.

5. Vanjski čimbenici – elektrodinamičke sile kratkog spoja

Iako sama jezgra ne nosi primarnu struju, jaki vanjski kratki spojevi na stezaljkama transformatora proizvode goleme elektrodinamičke sile koje se prenose kroz namote na jezgru. Ove sile mogu saviti stezne grede jezgre, pomaknuti lamele ili čak slomiti traku za uzemljenje jezgre. Iako je kućište zaštićeno od eksplozije, unutarnje mehaničko izobličenje može smanjiti magnetski zračni raspor, uzrokujući zasićenje i prekomjernu struju magnetiziranja. Ponovljeni kvarovi kumulativno deformiraju jezgru, pomičući njenu B-H krivulju i povećavajući buku i gubitke. Jiangsu Jingtianxia Electric Technology Co., Ltd. rješava to tako što dizajnira svoje rudarska jezgra transformatora protueksplozijska s dodatnim rebrima za ukrućenje i prolaznim vijcima visoke čvrstoće, testiran da izdrži 25 puta veću nazivnu struju kratkog spoja bez trajne deformacije. Njihova interna oprema za rezanje i slaganje jezgre osigurava preciznu kontrolu dimenzija, tako da čak i pod ekstremnim uvjetima kvara jezgra zadržava svoj elektromagnetski integritet.

Često postavljana pitanja

P1: Koji je najčešći način kvara rudarske jezgre transformatora otporne na eksploziju u podzemnim rudnicima ugljena?

Propadanje izolacije izazvano toplinom je najčešći kvar, uzrokovan ograničenim rasipanjem topline unutar kućišta zaštićenog od eksplozije. To dovodi do krtosti laka, kratkih spojeva između slojeva i progresivnog pregrijavanja jezgre, što zajedno čini gotovo 40% prijevremenih zamjena jezgri.

P2: Kako Jiangsu Jingtianxia Electric Technology Co., Ltd. razlikuje svoje rudarske jezgre transformatora otporne na eksploziju od standardnih industrijskih jezgri?

Jiangsu Jingtianxia Electric Technology Co., Ltd. koristi premaze protiv korozije rudarske kvalitete, impregnaciju smolom visoke čvrstoće za prigušivanje vibracija i optimizirane magnetske krugove za smanjenje porasta temperature. Svaka jezgra prolazi 100% toplinsku i mehaničku provjeru naprezanja, osiguravajući sukladnost s IEC/ATEX standardima za plinovita okruženja.

P3: Može li se korozija u potpunosti eliminirati na rudarskoj jezgri transformatora otpornoj na eksploziju?

Ne, ali se može minimizirati. Čak i s elektroforetskim premazima, ogrebotine tijekom rukovanja ili kondenzacija unutar spremnika mogu izazvati hrđu. Obavezna su redovita IR testiranja, zamjena sredstva za sušenje i vizualni pregledi. Jiangsu Jingtianxia Electric Technology Co., Ltd. nudi opcijske obloge od nehrđajućeg čelika za ekstremno korozivne rudnike.

P4: Koji se intervali održavanja preporučuju za praćenje indikatora kvara jezgre?

Za visokorizične mine preporučuju se tromjesečne inspekcije—uključujući termičko snimanje, mjerenje gubitaka u praznom hodu i ispitivanje djelomičnog pražnjenja. Godišnje treba izvršiti potpunu provjeru mehaničkog zakretnog momenta i ispitivanje otpornosti izolacije (500 V ili 1000 V megger). Jiangsu Jingtianxia Electric Technology Co., Ltd. nudi usluge daljinske dijagnostike korištenjem podataka senzora omogućenih za IoT za predviđanje zdravlja jezgre.

P5: Je li moguće popraviti oštećenu rudarsku jezgru transformatora otpornu na eksploziju ili se mora u potpunosti zamijeniti?

Manji problemi—kao što su labavi stezni vijci ili površinska hrđa—mogu se otkloniti na licu mjesta. Međutim, kratki spojevi međuslojeva, napuknute lamelacije ili jaka korozija općenito zahtijevaju potpunu zamjenu jezgre. Jiangsu Jingtianxia Electric Technology Co., Ltd. isporučuje zamjenske jezgre s identičnim magnetskim i dimenzionalnim specifikacijama kako bi se smanjio zastoj.
