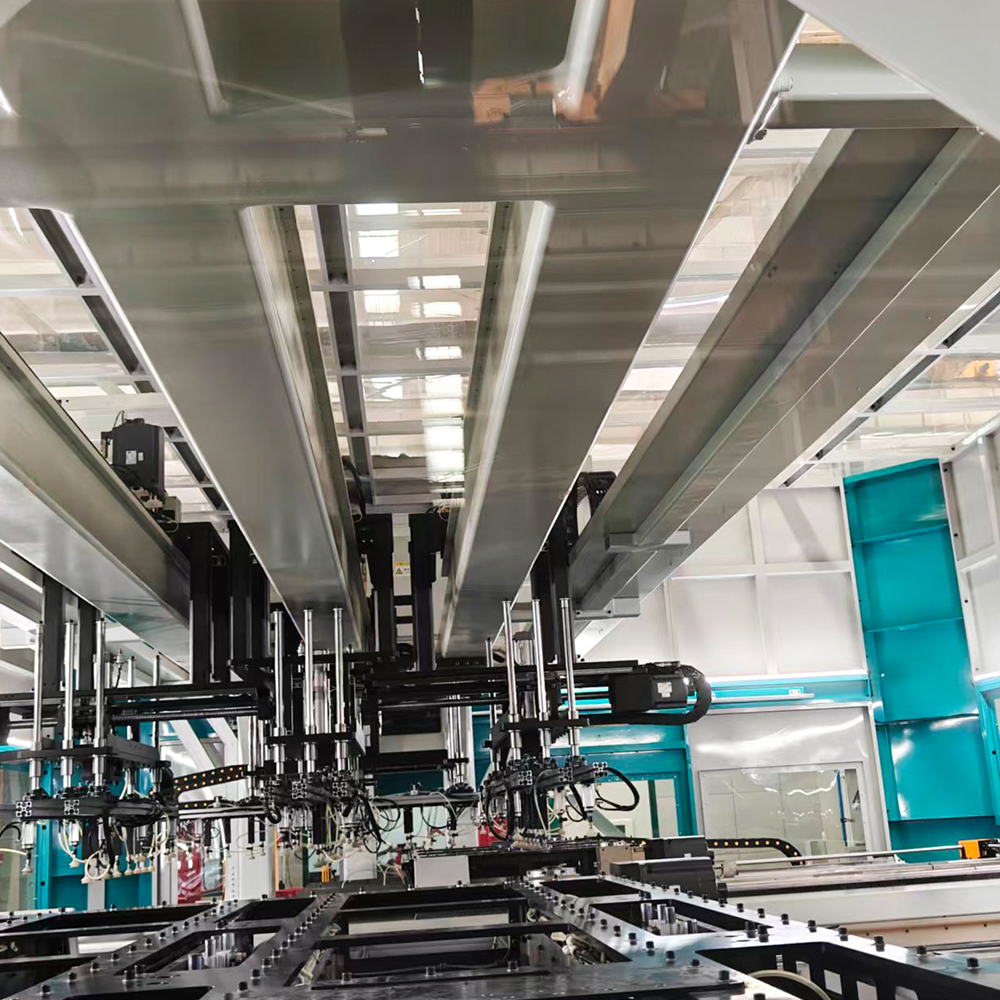

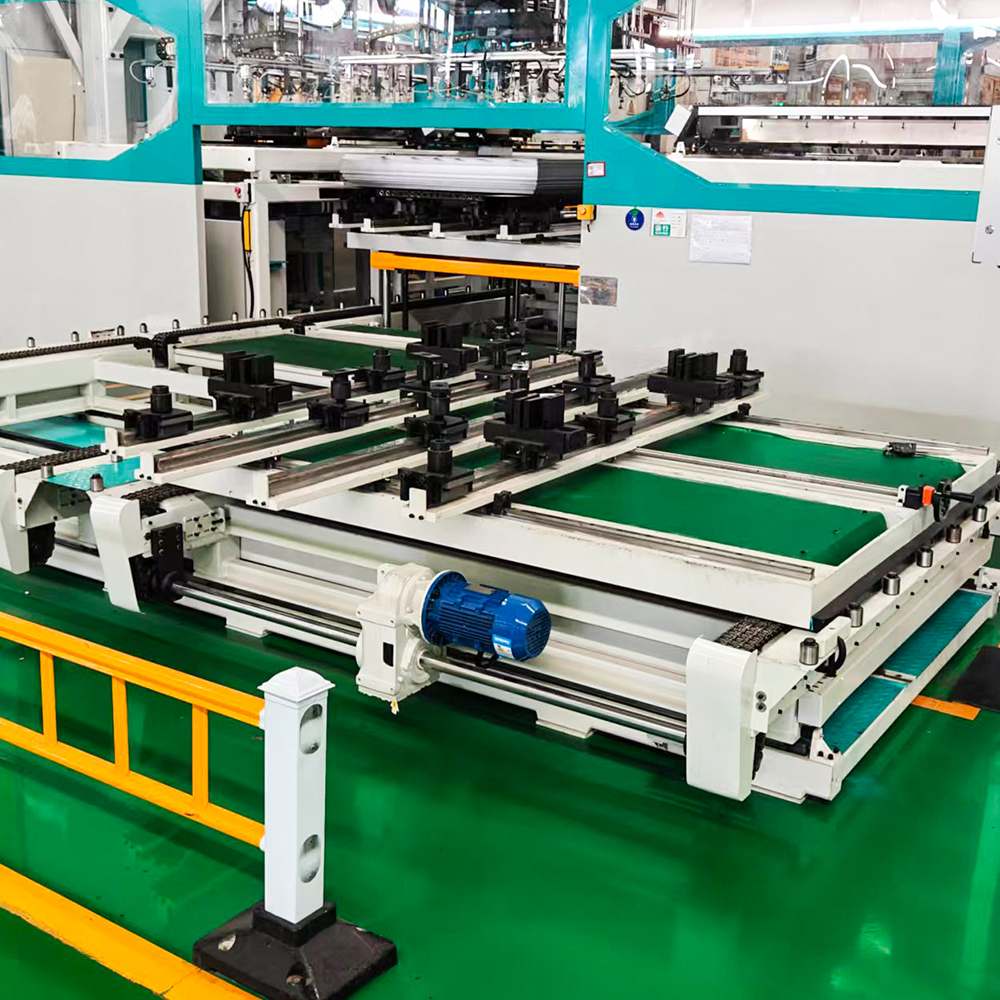

ZXD-440 Automatska linijska proizvodna linija za slaganje jezgri transformatora

Koje su ključne razlike između sustava za slaganje u liniji (poput ZXD-440) i sustava za slaganje izvan mreže?

U modernoj proizvodnji transformatorskih jezgri, izbor između in-line i offline konfiguracija slaganja fundamentalno utječe na učinkovitost proizvodnje, raspoređivanje radne snage, dosljednost kvalitete i iskorištenje prostora. U središtu ove tehnološke evolucije je zxd-440 automatska linijska proizvodna linija za slaganje jezgri transformatora , sustav projektiran za uklanjanje tradicionalnih uskih grla sinkroniziranjem šišanja i slaganja. Ovaj članak pruža rigoroznu, komparativnu analizu in-line naspram offline metodologija slaganja, oslanjajući se na specifičnu filozofiju dizajna sustava zxd-440 i proizvodne mogućnosti Jiangsu Jingtianxia Electric Technology Co., Ltd. Ispitujemo tri različite potkategorije orijentirane na proizvode— moduli za kontinuirano slaganje velike brzine , jedinice za slaganje s preciznom kontrolom razmaka , i inteligentne linije za slaganje integrirane u podatke —za ilustraciju kako in-line tehnologija redefinira sklapanje jezgre.

1. Moduli za kontinuirano slaganje velike brzine

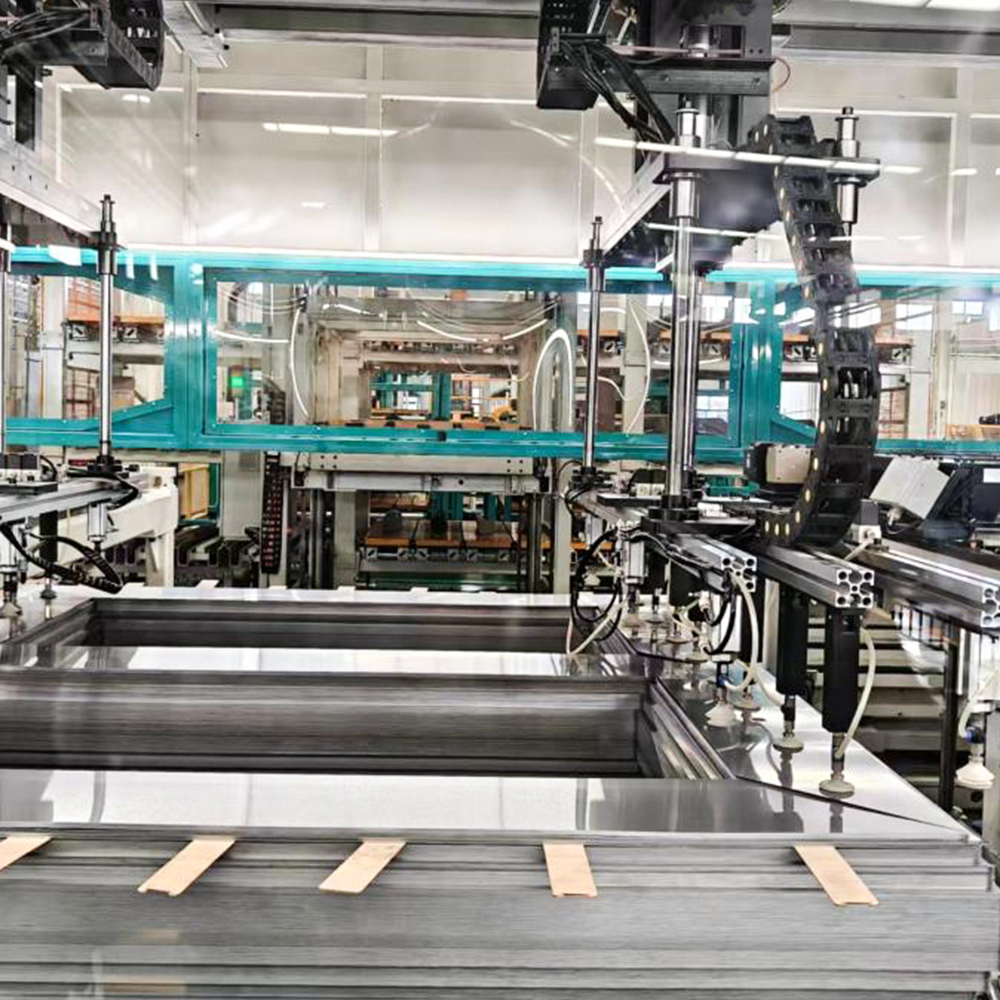

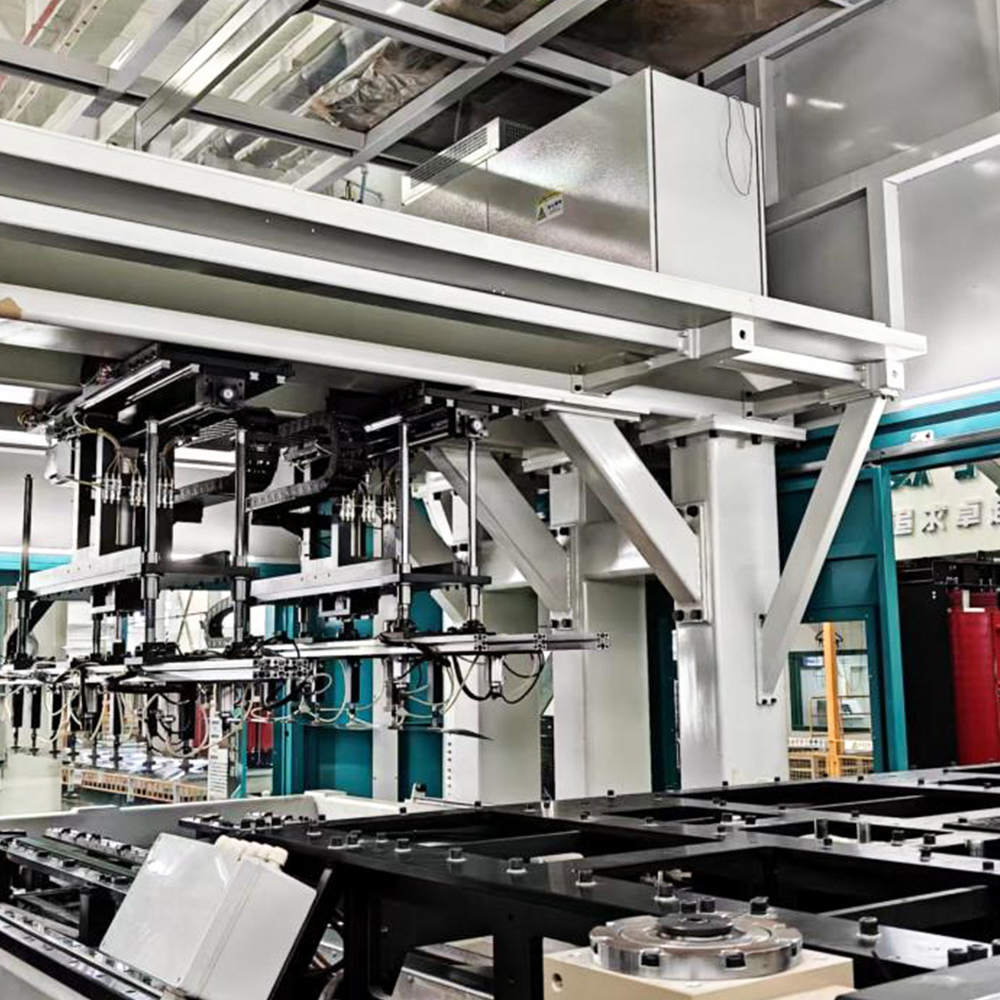

Definicija i pozicioniranje: Moduli za kontinuirano slaganje velike brzine predstavljaju temeljni operativni ogranak zxd-440 automatska linijska proizvodna linija za slaganje jezgri transformatora . Ovi moduli su izravno spojeni na poprečnu liniju rezanja, omogućujući istovremeno rezanje i slaganje bez posrednog rukovanja. Za razliku od izvanmrežnih sustava, gdje se rezani laminati slažu na palete, transportiraju i zatim ručno ubacuju u stanice za slaganje, ovaj modul izvodi slaganje u stvarnom vremenu dok trake izlaze iz škara.

Osnovne funkcije i tehničke značajke: Modul radi pri brzinama koje odgovaraju izlazu smicanja, sa servo pokretanim glavama za odabir i postavljanje koje usmjeravaju svaku laminaciju prema programiranim uzorcima koraka. Eliminira tradicionalne korake podizanja nakon šišanja i ručnog slaganja, smanjujući vrijeme ciklusa za više od 40% u tipičnim konfiguracijama u tvornici. Ugrađeni senzori nadziru ravnost laminacije i visinu rubova, automatski odbacujući neispravne komade prije slaganja.

Tipične primjene: Ovaj je modul idealan za jezgre distribucijskih transformatora velikog volumena (do 2000 kVA) gdje je propusnost primarno ograničenje. Odličan je u tvornicama koje rade u dvije ili tri smjene, jer njegovo automatizirano hranjenje smanjuje umor operatera i stopu pogrešaka.

Razlika od offline slaganja: Izvanmrežno slaganje zahtijeva namjenske prostore za postavljanje, ručne operacije dizalice i odvojene šablone za slaganje. Svaki prijenos dovodi do pogrešaka u poravnanju i oštećenja rubova. Nasuprot tome, zxd-440 automatska linijska proizvodna linija za slaganje jezgri transformatora održava kontinuirani protok materijala , čuvajući preciznu orijentaciju postavljenu smicanjem i eliminirajući korake ponovnog poravnanja.

Jiangsu Jingtianxia Electric Technology Co., Ltd. integrirao je ovaj modul s vlastitim alatima za brzu izmjenu, omogućujući jednokratno in-line sustav slaganja za obradu širine jezgre od 40 mm do 400 mm bez mehaničkih podešavanja dužih od 5 minuta. Ta je fleksibilnost rijetko postižna u izvanmrežnim postavkama, koje često zahtijevaju namjenske uređaje po veličini jezgre.

Ključne specifikacije – modul velike brzine

• Maksimalna brzina slaganja: do 120 kaširanja u minuti (ovisno o debljini).
• Raspon debljine laminacije: 0,18 mm – 0,35 mm (silikonski čelik).
• Preciznost preklapanja koraka: ±0,05 mm.
• Automatsko otkrivanje neravnina s vratima za odbijanje u stvarnom vremenu.
• Izravno Ethernet/IP povezivanje za daljinski nadzor.

2. Precizne jedinice za slaganje s kontrolom razmaka

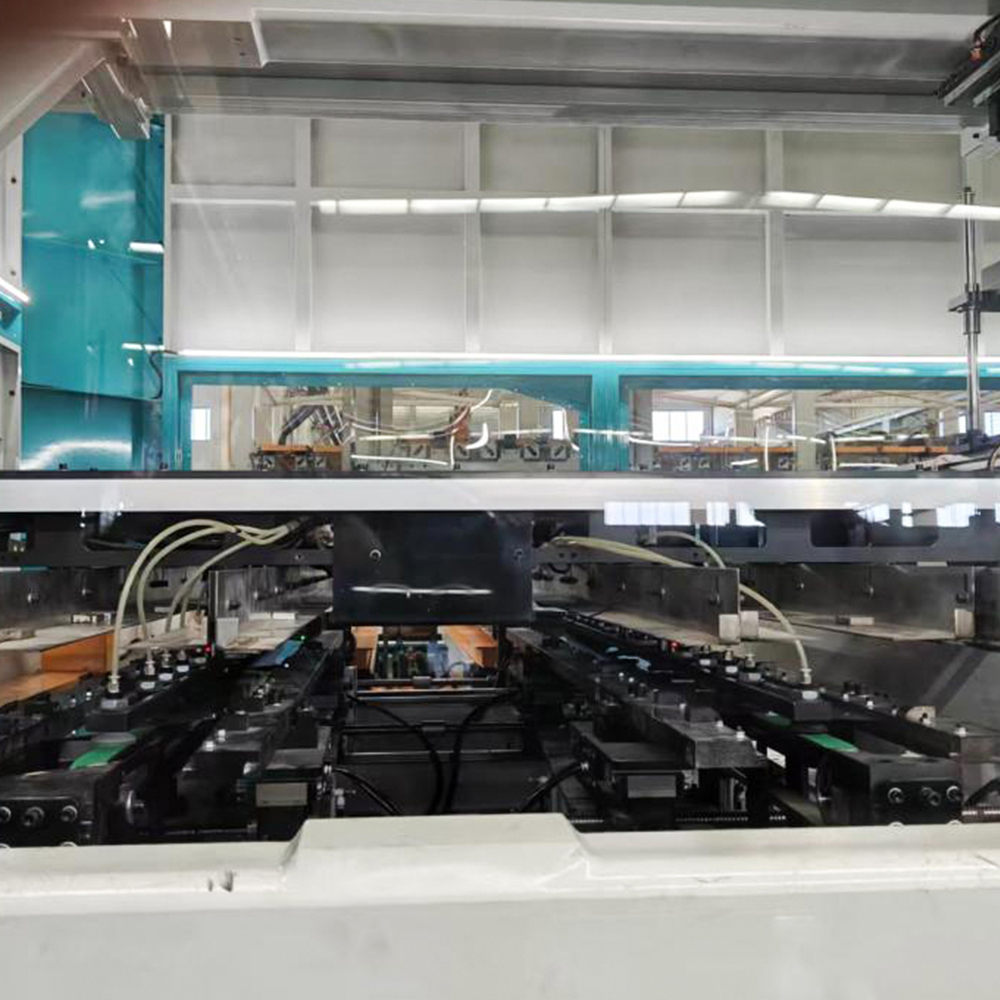

Definicija i pozicioniranje: Druga kritična potkategorija unutar zxd-440 automatska linijska proizvodna linija za slaganje jezgri transformatora je jedinica za preciznu kontrolu razmaka. Dok izvanmrežno slaganje ovisi o vještini operatera za održavanje jednolikih zračnih razmaka između paketa jezgre, ova jedinica automatizira mjerenje i podešavanje razmaka pomoću laserskih senzora za triangulaciju i servo aktuatora zatvorene petlje.

Osnovne funkcije i tehničke značajke: Svaki ciklus slaganja mjeri stvarni razmak na pet referentnih točaka preko jezgre. Jedinica zatim kompenzira mikropodešavanjem položaja sljedeće lamele ili odabirom shim laminacije iz namjenskog ulagača. Ova značajka izravno rješava gubitke transformatora u praznom hodu, jer su nejednaki razmaci primarni uzrok povećane struje magnetiziranja. Sustav pohranjuje histograme praznina po seriji jezgri, omogućujući statističku kontrolu procesa.

Tipične primjene: Ova jedinica je nezamjenjiva za jezgre energetskih transformatora (10 MVA i više) i za specijalizirane vučne transformatore gdje su kazne za gubitke ozbiljne. Također se koristi u jezgrama sa zakošenim spojevima koji zahtijevaju izuzetno niske tolerancije (±0,02 mm) koje ručne offline metode ne mogu dosljedno postići.

Razlika od offline slaganja: Izvanmrežno slaganje oslanja se na mjerače pipa i prosudbu operatera, što dovodi do varijabilnosti među smjenama i operaterima. Štoviše, izvanmrežni sustavi ne mogu dinamički prilagoditi praznine nakon sastavljanja jezgre; svaka korekcija zahtijeva djelomičnu demontažu. The in-line slaganje pristup s platformom zxd-440 to osigurava podaci o prazninama prate se po laminaciji , i corrections are applied in real time, resulting in a more consistent magnetic circuit.

Jiangsu Jingtianxia Electric Technology Co., Ltd. potvrdio je ovu jedinicu u više od 200 instalacija, pokazujući prosječno smanjenje od 8–12% u gubicima jezgre u usporedbi s offline ručnim slaganjem za istu vrstu čelika. Tvrtkin tim za istraživanje i razvoj (46 tehničkih stručnjaka) razvio je vlasničke algoritme za kontrolu praznina koji su sada integrirani u standard automatska in-line linija za slaganje programski paket.

Funkcionalna usporedba – metode kontrole jaza

3. Inteligentne linije za slaganje s integriranim podacima

Definicija i pozicioniranje: Treći stup zxd-440 automatska linijska proizvodna linija za slaganje jezgri transformatora je inteligentni sloj integracije podataka, koji pretvara liniju za slaganje iz samostalnog stroja u čvor unutar tvorničkog digitalnog proizvodnog ekosustava. Nasuprot tome, izvanmrežno slaganje radi kao izolirana radna stanica s minimalnim digitalnim povratnim informacijama.

Osnovne funkcije i tehničke značajke: Ovaj sustav prikuplja podatke u stvarnom vremenu sa senzora smicanja, servo uređaja za slaganje, jedinica za kontrolu razmaka i kamera za pregled vida. On agregira ključne pokazatelje performansi (KPI) kao što su ukupna učinkovitost opreme (OEE), prinos slaganja, srednje vrijeme između asistencija (MTBA) i predviđanje gubitka jezgre na temelju izmjerenih razmaka. Sustav se također povezuje sa sustavima za upravljanje skladištem kako bi automatski zatražio čelične kolute na temelju potrošene tonaže.

Tipične primjene: Ova inteligentna linija primjenjuje se u pametnim tvornicama koje traže certifikaciju Industrije 4.0, kao iu pogonima s više proizvoda gdje je učestalost promjena visoka. Omogućuje prediktivno održavanje praćenjem struja servo motora i uzoraka vibracija, upozoravajući operatere prije nego što dođe do neplaniranih zastoja.

Razlika od offline slaganja: Offline sustavi generiraju malo ili nimalo digitalnih podataka; provjere kvalitete često se izvode nakon završetka slaganja, što dovodi do odgođenog otkrivanja problema. The in-line inteligentni sustav , međutim, pruža kontrola kvalitete zatvorene petlje — ako se otkrije odstupanje, linija se može zaustaviti i automatski ispraviti ili označiti jezgru za ponovni rad prije nego napusti stanicu. Ova mogućnost je posebno vrijedna za aplikacije visoke pouzdanosti kao što su brodski transformatori i jedinice za pojačavanje vjetroturbina.

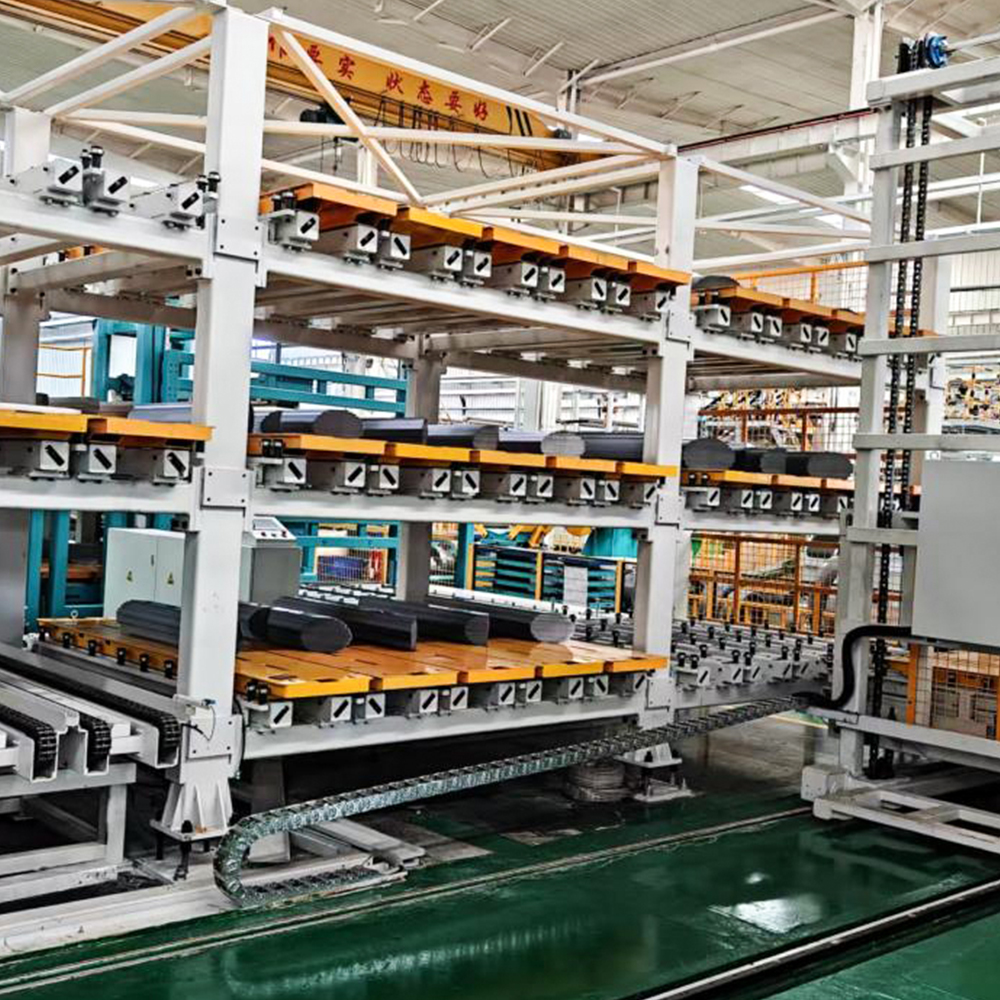

Jiangsu Jingtianxia Electric Technology Co., Ltd. ugradio je ovu inteligenciju u svaki zxd-440 in-line rješenje za slaganje isporučuje se od 2024., koristeći svoj interni softverski tim za prilagodbu nadzornih ploča za sustav planiranja poslovnih resursa (ERP) svakog klijenta. Integrirani pristup tvrtke—pokrivanje jezgre transformatora, oprema za inteligentno slaganje jezgri, strojevi za poprečno rezanje jezgri, inteligentno skladištenje i automatizirana logistika —osigurava da linija za slaganje integrirana u podatke besprijekorno komunicira s uzvodnom i nizvodnom opremom.

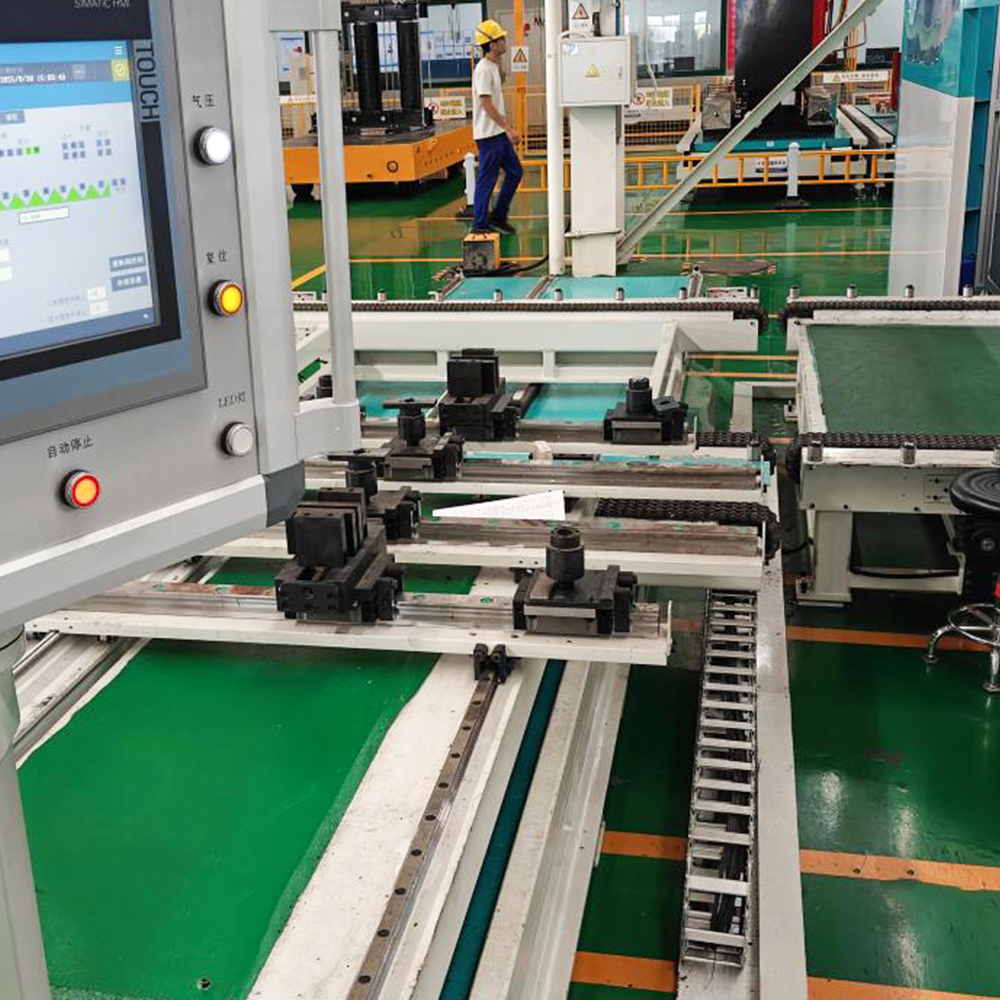

1. OEE praćenje u stvarnom vremenu – vrijeme zastoja, gubitak brzine i gubitak kvalitete prikazani su na HMI-ju.
2. Prediktivna dijagnostička upozorenja – na temelju toplinskih i vibracijskih modela.
3. Upravljanje receptima – pohranjuje do 1000 dizajna jezgri sa svim parametrima slaganja.
4. Automatsko izvješćivanje o serijama – PDF/CSV izvozi za kvalitetne revizijske tragove.
5. Mogućnost daljinskog ažuriranja firmvera – omogućuje kontinuirano poboljšanje bez posjeta na licu mjesta.

Usporedba na razini sustava: In-Line vs. Offline slaganje

Često postavljana pitanja

P1: Koja je primarna operativna prednost zxd-440 in-line sustava za slaganje u odnosu na offline metode?

Primarna prednost je istovremeno šišanje i slaganje , koji eliminira tradicionalne korake podizanja nakon šišanja i ručnog slaganja. Ovo smanjuje vrijeme ciklusa za više od 40%, minimizira oštećenje rubova izazvano rukovanjem i osigurava da je svaka laminat složena u točnoj orijentaciji dok napušta smicanje—što rezultira čvršćom kontrolom razmaka i manjim gubicima jezgre.

P2: Kako se precizna jedinica za kontrolu razmaka na zxd-440 razlikuje od offline podešavanja razmaka?

Zxd-440 koristi senzore laserske triangulacije za mjerenje razmaka u pet točaka po ciklusu i odmah primjenjuje servo korekcije zatvorene petlje. Izvanmrežno podešavanje oslanja se na ručne mjerače pipa i korekcije tek nakon potpunog sastavljanja, što ne može dinamički kompenzirati varijacije tijekom slaganja. Inline jedinica postiže toleranciju od ±0,02 mm uz potpunu sljedivost.

P3: Može li zxd-440 raditi s različitim veličinama jezgri i materijalima bez dugih promjena?

Da. Putem softvera za upravljanje receptima, zxd-440 automatska linijska proizvodna linija za slaganje jezgri transformatora pohranjuje do 1000 osnovnih dizajna. Promjena između širina (40–400 mm) i debljina (0,18–0,35 mm) traje 2–5 minuta, u usporedbi s 20–45 minuta za izvanmrežne sustave koji zahtijevaju fizičku promjenu šablona i ponovnu obuku operatera.

P4: Koju ulogu igra Jiangsu Jingtianxia Electric Technology Co., Ltd. u podržavanju ove tehnologije in-line slaganja?

Jiangsu Jingtianxia Electric Technology Co., Ltd. pruža integraciju s kraja na kraj—od in-line linija za slaganje i strojeva za poprečno rezanje do inteligentnog skladištenja i logistike. S više od 46 tehničkih stručnjaka, tvrtka nudi prilagođene nadzorne ploče softvera, prediktivne okvire održavanja i globalnu terensku podršku, osiguravajući da je svaka instalacija zxd-440 usklađena s postojećim proizvodnim ekosustavom klijenta.
