Kako funkcionira sustav slaganja jezgri?

U modernoj proizvodnji električne opreme, preciznost i učinkovitost proizvodnje transformatora i jezgri motora izravno određuju performanse, pouzdanost i isplativost konačnih proizvoda. U srcu ovog proizvodnog procesa leži linije za slaganje i montažu jezgri , sofisticirana integracija mehaničkog rukovanja, optičkog pregleda i automatiziranih kontrolnih sustava. Ovaj članak pruža sveobuhvatno tehničko objašnjenje o tome kako funkcionira temeljni sustav slaganja, raščlanjujući njegove temeljne principe, ključne module opreme i ključnu ulogu koju igra u industrijskoj proizvodnji velikih razmjera.

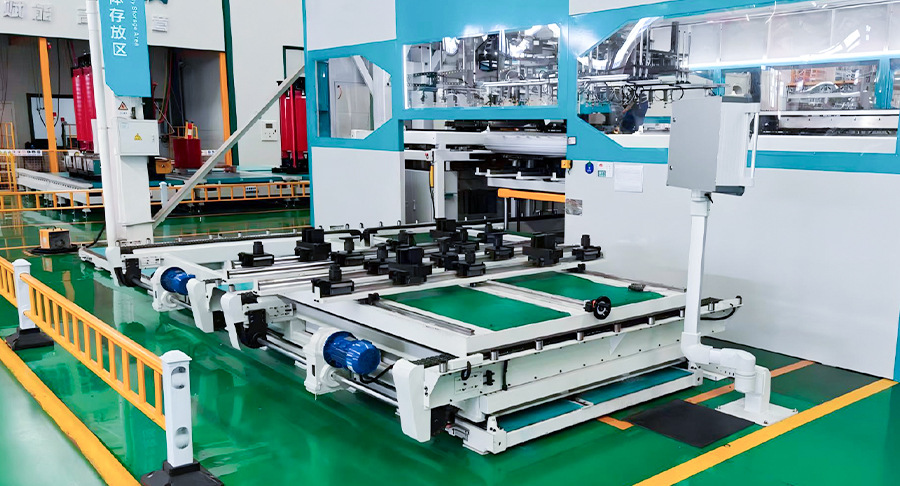

1. Temeljna načela slaganja jezgri

A linije za slaganje i montažu jezgri sustav je dizajniran za transformaciju pojedinačnih tankih listova elektrotehničkog čelika—obično poznatih kao laminacije—u čvrstu, dimenzionalno točnu laminiranu jezgru. Temeljni izazov je da se svaka laminat mora slagati u preciznom slijedu i orijentaciji kako bi se minimizirali gubici vrtložnih struja i osigurala jednolikost magnetskog toka. Sustav obično počinje s a linije za slaganje i montažu jezgri jedinica za ulaganje koja prima prethodno izrezane ili prorezane laminacije od stroja za poprečno rezanje. Ovi slojevi se zatim prenose do stanice za slaganje gdje robotske ruke ili servo pogonjene jedinice za skupljanje i postavljanje rukuju svakim listom.

Radni ciklus tipičnog sustava može se raščlaniti u četiri uzastopne faze: hranjenje, otkrivanje orijentacije, slaganje i konsolidacija. Tijekom faze dodavanja, laminati se izdvajaju i poravnavaju pomoću vibracijskih dodavača ili pokretnih traka. U fazi otkrivanja orijentacije, optički senzori ili kamere strojnog vida identificiraju stranu neravnina, položaje zareza i sve površinske nedostatke. Faza slaganja uključuje precizno postavljanje svake lamelacije na rastuću hrpu, često korištenjem vakuumskih hvataljki kako bi se izbjeglo grebanje materijala. Konačno, faza konsolidacije koristi zavarivanje, međusobno spajanje ili lijepljenje kako bi se hrpa učvrstila u jednu krutu jedinicu. Cjelokupnim tijek rada upravlja programabilni logički kontroler (PLC) koji sinkronizira sve pokretne dijelove s točnošću na razini mikrona.

2. Osnovni moduli opreme i njihove funkcije

Da razumijem kako funkcionira sustav slaganja jezgri , bitno je ispitati njegove glavne module. Svaki modul doprinosi određenom funkcijom, a njihova besprijekorna integracija definira ukupnu izvedbu sustava. Ispod je pregled četiriju primarnih modula koji se nalaze u modernom linije za slaganje i montažu jezgri :

• Modul za hranjenje i singulaciju: Ova jedinica prima masovne laminacije iz časopisa ili pokretnih traka. Koristi zračne puhače i mehaničke separatore kako bi osigurao da samo jedna po jedna laminat uđe u prostor za slaganje. Brzine dodavanja mogu doseći i do 60 komada u minuti, ovisno o debljini i veličini laminata.
• Modul vizije i inspekcije: Opremljen kamerama visoke razlučivosti i pozadinskim osvjetljenjem, ovaj modul provjerava svaku laminaciju na tolerancije dimenzija, visinu srha i ravnost površine. Svaka laminacija koja ne prođe pregled automatski se odbacuje u zasebnu ladicu, čime se sprječava širenje nedostataka u konačnu jezgru.
• Modul za slaganje i pozicioniranje: Ovo je srž sustava. Servo pokretani portal ili SCARA robot bira svaku pregledanu laminat i postavlja je na držač za slaganje. Učvršćenje često uključuje klinove za navođenje koji odgovaraju rupama u slojevima, osiguravajući rotacijsko poravnanje. Za transformatorske jezgre s više krakova, sustav može složiti svaki krak zasebno prije spajanja.
• Modul za konsolidaciju i izbacivanje: Nakon što se dosegne ciljna visina hrpe (mjerena brojem slojeva ili optičkim senzorom visine), modul primjenjuje jednu od tri metode konsolidacije: TIG zavarivanje na više točaka, mehaničko međusobno spajanje pomoću oznaka za bušenje ili stvrdnjavanje ljepilom UV ili toplinskim lijepljenjem. Gotova jezgra se zatim izbacuje na izlaznu traku za daljnju obradu ili pakiranje.

Koordinacija između ovih modula je kritična. Na primjer, ako vizualni modul otkrije neporavnatu laminaciju, modul za slaganje mora prilagoditi putanju postavljanja u stvarnom vremenu. Vodeći proizvođači poput Jiangsu Jingtianxia Electric Technology Co., Ltd. razvili su vlasničke softverske algoritme koji omogućuju takvu prilagodljivu kontrolu, čineći njihovu linije za slaganje i montažu jezgri posebno robustan za okruženja visoke miješanosti, male količine proizvodnje.

3. Klasifikacija sustava slaganja jezgri

Na temelju konfiguracije i primjene, linije za slaganje i montažu jezgri mogu se podijeliti u tri velike kategorije. Svaka kategorija ispunjava različite proizvodne zahtjeve, od masovne proizvodnje velike brzine do fleksibilne izrade prototipova. Sljedeći pododjeljci pružaju detaljnu analizu svake vrste.

3.1 In-Line integrirani sustavi za slaganje

In-line integrirani sustavi izravno su povezani s uzvodnom linijom za rezanje ili poprečno rezanje. Čim se laminati izrežu, odmah se stavljaju u jedinicu za slaganje bez međuskladišta. Ovaj dizajn minimalizira rukovanje materijalom i smanjuje rizik od oštećenja rubova. Definirajuća značajka in-line sustava je njihova brzina sinkronizacije—oni rade istom brzinom ciklusa kao i stroj za rezanje, obično između 40 i 80 udaraca u minuti. Njihove tehničke karakteristike uključuju slaganje s dvije glave za istovremeno postavljanje dviju laminata, praćenje debljine u stvarnom vremenu pomoću laserskih senzora i automatsku promjenu alata za različite širine jezgre.

Tipične primjene za linijske sustave su velika proizvodnja jezgri distribucijskih transformatora i statora motora električnih vozila, gdje su dosljedna kvaliteta i visoka propusnost najvažniji. Primarna prednost u odnosu na offline sustave je eliminacija međuspremnika, što štedi prostor i smanjuje zalihe u tijeku. Štoviše, linijski sustavi mogu odmah otkriti greške pri rezanju, omogućujući trenutačnu povratnu informaciju jedinici za rezanje. Jiangsu Jingtianxia Electric Technology Co., Ltd. nudi in-line rješenja koja uključuju inteligentna sučelja za skladištenje radionica, omogućujući besprijekornu razmjenu podataka sa sustavima za planiranje resursa poduzeća (ERP). Ova integracija osigurava da se svaka serija jezgri može pratiti od sirovine do gotovog proizvoda.

3.2 Izvanmrežni samostalni sustavi slaganja

Offline samostalni sustavi rade neovisno o procesu rezanja. Laminati se prvo režu, slažu u magacine, a zatim transportiraju do stanice za slaganje. Ovo odvajanje omogućuje planerima proizvodnje da pokreću liniju za rezanje uz maksimalnu učinkovitost, dok linija za slaganje paralelno obrađuje različite vrste jezgri. Izvanmrežni pristup posebno je prikladan za radna okruženja gdje su veličine narudžbi male, ali značajno variraju u osnovnoj geometriji. Kritična komponenta izvanmrežnih sustava je automatski izmjenjivač spremnika, koji može držati do 12 različitih vrsta plastificiranja i prebacivati ​​se između njih u roku od nekoliko minuta.

Tehnološki, izvanmrežni sustavi često uključuju naprednije sustave vida jer su laminati možda bili pohranjeni satima ili danima, nakupljajući prašinu ili manju oksidaciju. Vision modul u offline sustavima stoga uključuje dodatne četke za čišćenje i eliminatore statičkog elektriciteta. Metode konsolidacije slične su in-line sustavima, ali izvanmrežni sustavi često koriste lijepljenje ljepilom umjesto zavarivanja jer ljepilo omogućuje bolju raspodjelu naprezanja u jezgrama sa složenom geometrijom preklopa. Proizvođačima koji žele nadograditi s ručnog slaganja, izvanmrežni samostalni sustavi nude nižu početnu investiciju i lakšu integraciju s postojećom opremom za rukovanje materijalom. Jiangsu Jingtianxia Electric Technology Co., Ltd. pruža modularne izvanmrežne platforme koje se mogu konfigurirati s radom s jednim ili s dva niza, dajući kupcima fleksibilnost za skaliranje proizvodnje kako potražnja raste.

3.3 Sustavi slaganja rotirajućih kupola

Sustavi rotirajućih kupola predstavljaju najnoviji napredak u linije za slaganje i montažu jezgri tehnologija. Umjesto jedne stacionarne naprave za slaganje, ovi sustavi koriste rotirajući kupol koji drži više paleta za slaganje. Dok se jedna paleta puni laminatima, druga paleta prolazi konsolidaciju i izbacivanje, a treća paleta se priprema za sljedeću seriju. Ova paralelna obrada dramatično smanjuje vrijeme mirovanja i povećava ukupnu propusnost do 40% u usporedbi s dizajnom s jednom stanicom.

Mehanizam kupole pokreće motor s izravnim pogonom koji omogućuje iznimno glatku rotaciju i precizno kutno pozicioniranje. Svaka paleta opremljena je vlastitim setom vodilica i steznih mehanizama, što sustavu omogućuje prebacivanje između različitih veličina jezgre bez ručne intervencije. Rotacijski revolverski sustavi idealni su za proizvodnju velikih količina standardiziranih jezgri, poput onih koje se koriste u malim distribucijskim transformatorima i induktorima. Njihov kompaktni otisak također ih čini privlačnim za tvornice s ograničenim prostorom. Jiangsu Jingtianxia Electric Technology Co., Ltd. je uspješno primijenio sustave rotirajućih kupola na nekoliko lokacija kupaca, postižući stope grešaka ispod 0,2% i ukupnu učinkovitost opreme (OEE) veću od 85%.

Za sažetak operativnih koraka u sve tri vrste sustava, sljedeći poredani popis opisuje generički postupak za tipični ciklus slaganja:

1. Utovar materijala: Laminati se ubacuju u spremnik za ubacivanje ili izravno s linije za rezanje.
2. Singulacija i orijentacija: Svaka laminacija je odvojena, poravnata, a njezina strana s oštricama se otkriva putem vida.
3. Položaj: Robot ili portalni portal bira laminat i stavlja ga na paletu za slaganje s točnošću na razini mikrona.
4. Brojanje slojeva i provjera visine: Sustav broji svaki sloj i provjerava rastuću visinu hrpe u odnosu na cilj.
5. Konsolidacija: Nakon što se dosegne cilj, sustav zavaruje, spaja ili spaja hrpu u čvrstu jezgru.
6. Izbacivanje i prijenos: Gotova jezgra se izbacuje na pokretnu traku za daljnju obradu ili pakiranje.

4. Integracija s pametnom proizvodnjom

Moderno linije za slaganje i montažu jezgri više nisu izolirani strojevi; oni su sastavni čvorovi u širem ekosustavu pametne tvornice. Putem industrijskog interneta stvari (IIoT), ovi sustavi kontinuirano prenose podatke o vremenima ciklusa, stopama kvarova i trošenju potrošnog materijala središnjem proizvodnom izvršnom sustavu (MES). Ovaj pristup temeljen na podacima omogućuje prediktivno održavanje, smanjujući neplanirane zastoje za čak 30%. na primjer, Jiangsu Jingtianxia Electric Technology Co., Ltd. je uključio inteligentne skladišne sustave u radionicama i automatizirane logističke proizvodne linije koje se izravno povezuju s njihovom opremom za slaganje, stvarajući potpuno automatiziran protok materijala od sirovih čeličnih zavojnica do gotovih jezgri transformatora.

Nadalje, napredni sustavi sada uključuju samoučeće algoritme koji prilagođavaju parametre slaganja na temelju povijesnih performansi. Ako određena serija laminacije pokazuje veću varijaciju neravnina, sustav može automatski smanjiti brzinu postavljanja kako bi održao točnost. Ova razina prilagodljivosti posebno je vrijedna u regijama s različitim kvalitetama sirovina. Kombinacijom precizne mehanike s inteligentnim softverom, Jiangsu Jingtianxia Electric Technology Co., Ltd. nastavlja pomicati granice čega linije za slaganje i montažu jezgri može postići, isporučujući rješenja podrške na jednom mjestu koja pokrivaju sve od poprečnog rezanja jezgre do konačnog sastavljanja.

Često postavljana pitanja

P1: Koja je glavna razlika između in-line i offline sustava slaganja?

In-line sustavi izravno su povezani s linijom za rezanje i rade istom brzinom, što ih čini idealnim za kontinuiranu proizvodnju velikih količina. Izvanmrežni sustavi rade neovisno, omogućujući veću fleksibilnost u rukovanju različitim veličinama i geometrijama jezgri, što odgovara poslovnim radnjama ili okruženjima s malom količinom i visokom miješanošću.

P2: Kako sustav rotacijske kupole poboljšava produktivnost u usporedbi sa sustavom s jednom stanicom?

Sustav rotirajućih kupola koristi više paleta na rotirajućem mehanizmu. Dok se jedna paleta puni, druga je u fazi konsolidacije, a treća se izbacuje ili priprema. Ovaj paralelni tijek rada eliminira vrijeme čekanja između ciklusa, povećavajući ukupni protok do 40% bez žrtvovanja točnosti slaganja.

P3: Koje se metode konsolidacije obično koriste u linijama za slaganje jezgri i montažu i koja je najbolja?

Tri primarne metode su TIG zavarivanje, mehaničko spajanje i lijepljenje. Zavarivanje nudi visoku mehaničku čvrstoću, međusobno spajanje je najbrže i ne zahtijeva potrošne materijale, a lijepljenje ljepilom pruža bolju magnetsku izvedbu smanjenjem unutarnjeg naprezanja. Najbolji izbor ovisi o osnovnoj primjeni - zavarivanje za velike energetske transformatore, međusobno blokiranje za masovno proizvedene motore i ljepilo za visokoučinkovite dizajne s preklopnim spojevima.

P4: Kako Jiangsu Jingtianxia Electric Technology Co., Ltd. osigurava kontrolu kvalitete u svojim sustavima za slaganje?

Jiangsu Jingtianxia integrira višestupanjsko vizualno ispitivanje, praćenje debljine u stvarnom vremenu i automatsko odbacivanje neispravnih slojeva. Njihovi sustavi također unose proizvodne podatke u MES platformu, omogućujući potpunu sljedivost i statističku kontrolu procesa. S preko 46 profesionalnih tehničkih talenata, tvrtka održava rigorozne protokole testiranja za svaki sustav prije isporuke, osiguravajući dosljednu izvedbu u objektima korisnika.

P5: Mogu li sustavi za slaganje jezgri nositi različite materijale za laminiranje, kao što su amorfni čelik ili silikonski čelik?

Da, moderni sustavi dizajnirani su s podesivim pritiskom hvataljke, promjenjivim brzinama dodavanja i prilagodljivim algoritmima vida za prilagodbu širokom rasponu materijala. Amorfni čelik, koji je tanji i lomljiviji, zahtijeva nježnije rukovanje i često ima koristi od lijepljenja umjesto zavarivanja. Jiangsu Jingtianxia nudi konfiguracije prilagođene specifičnim karakteristikama materijala.

P6: Koji je tipični povrat ulaganja (ROI) za automatizaciju procesa ručnog slaganja jezgri?

Iako točan ROI varira ovisno o obujmu proizvodnje, većina proizvođača vidi povrat u roku od 18 do 24 mjeseca. Automatizacija smanjuje troškove rada, eliminira ljudske pogreške, povećava propusnost i poboljšava prinos materijala. Dodatno, automatizirani sustavi omogućuju rad 24 sata dnevno, 7 dana u tjednu, što dodatno ubrzava ROI za linije proizvoda visoke potražnje.
