Čemu služi jezgra transformatora?

U srcu svakog elektroenergetskog sustava nalazi se naizgled jednostavna, ali duboko kritična komponenta: magnetski krug koji usmjerava i ograničava elektromagnetski tok. Kad pitaju inženjeri i stručnjaci za nabavu "koja je svrha jezgre transformatora?" , odgovor se proteže daleko izvan osnovne fizike. The jezgre transformatora služe kao središnji živčani sustav za pretvorbu napona, omogućujući učinkovit prijenos energije od primarnog do sekundarnog namota dok minimalizira parazitske gubitke. Bez dobro osmišljenog magnetskog puta, moderne mreže izmjenične struje patile bi od pretjerano neučinkovitih, pretjeranog zagrijavanja i nestabilne regulacije napona. Ovaj članak pruža sveobuhvatno ispitivanje orijentirano na primjenu jezgre transformatora , njihove klasifikacije materijala, strukturne varijante i kritičnu ulogu koju igraju u suvremenoj energetskoj infrastrukturi - od trafostanica na razini komunalnih usluga do inteligentnih tvorničkih podova.

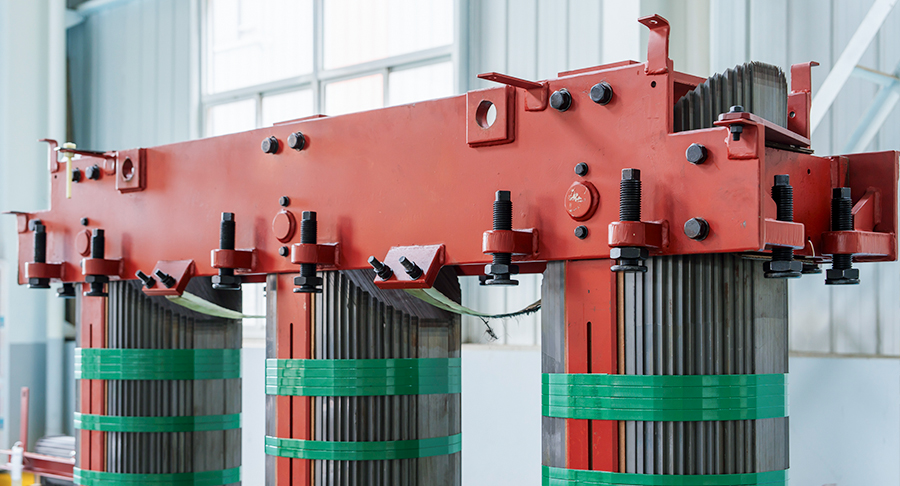

1. Transformatorske jezgre s jezgrom: konvencionalni radni konj

Konfiguracija tipa jezgre predstavlja najrašireniju arhitekturu u aplikacijama srednje i velike snage. U ovom dizajnu, magnetski krug sastoji se od dva okomita kraka (kraka) povezanih gornjim i donjim jarmom, s primarnim i sekundarnim namotom omotanim oko svakog kraka. Temeljna svrha ovih jezgre transformatora je osigurati put niske reluktacije za magnetski tok, osiguravajući da velika većina magnetomotorne sile koju generira primarni namot povezuje sa sekundarnim namotom. Jezgre transformatora tipa obično su izrađeni od zrnato orijentiranih silicijskih čelika (CRGO) laminata, koji pokazuju iznimnu magnetsku propusnost duž smjera kotrljanja, izravno smanjujući struju pobude i gubitke u praznom hodu.

S tehničkog stajališta, dizajn jezgre nudi jasne prednosti u smislu dostupnosti namota i učinkovitosti hlađenja. Budući da su namoti raspoređeni na dva odvojena kraka, disipacija topline je jednoličnija, što omogućuje veće gustoće snage bez prekoračenja toplinskih ograničenja. Tipične primjene uključuju pojačavajuće transformatore u farmama obnovljive energije, industrijske distribucijske transformatore nazivne snage od 500 kVA do 50 MVA i vučne transformatore za željezničke sustave. U usporedbi s alternativama tipa ljuske, tip jezgre jezgre transformatora demonstrirati vrhunsku sposobnost podnošenja kratkog spoja zbog simetrične raspodjele toka, koja minimalizira mehaničko naprezanje na namote tijekom stanja kvara.

Naš sveobuhvatni asortiman jezgre transformatora pokriva i standardne i prilagođene geometrije tipa jezgre, s debljinom laminata u rasponu od 0,23 mm do 0,35 mm kako bi se uravnotežili gubitak performansi i mogućnost izrade. Jiangsu Jingtianxia Electric Technology Co., Ltd. je poboljšao svoju proizvodnu liniju jezgrenog tipa kako bi postigao faktore slaganja koji prelaze 97%, osiguravajući da efektivni magnetski presjek usko odgovara teoretskim projektiranim vrijednostima. S više od 46 profesionalnih tehničkih talenata u osoblju, tvrtka primjenjuje napredne tehnike laserskog pisanja kako bi smanjila gubitke u domeni prečišćavanja, isporučujući jezgre koje dosljedno zadovoljavaju ili premašuju standarde IEC i IEEE.

Ključne specifikacije za dizajn jezgre

• Tipični raspon snage: 500 kVA – 50 MVA
• Gustoća fluksa: 1,5 – 1,7 T (CRGO materijal)
• Smanjenje gubitaka u praznom hodu: 15–20% manje od konvencionalnih vruće valjanih jezgri
• Metoda hlađenja: prirodno ulje/zrak ili prisilna cirkulacija ulja
• Poželjno za: distribucijske mreže, offshore vjetroelektrane, tešku industriju

2. Oklopne jezgre transformatora: Maksimiziranje zadržavanja toka

Za razliku od rasporeda tipa jezgre, tipa ljuske jezgre transformatora okružite namotaje magnetskim materijalom sa svih strana, učinkovito "zatvarajući" zavojnice unutar željeznog kruga. Ova konfiguracija ima središnji krak koji nosi glavni tok, s dva povratna putanja (vanjski krakovi) koji pružaju iznimno nisku otpornost. Primarna svrha ostaje identična—voditi i koncentrirati magnetski tok—ali geometrija tipa školjke postiže značajno manju reaktanciju curenja i bolju regulaciju napona pod velikim opterećenjem. ove jezgre transformatora su posebno cijenjeni u visokostrujnim, niskonaponskim aplikacijama kao što su transformatori za peći, ispravljački transformatori za postrojenja za elektrolizu i veliki UPS sustavi.

Strukturni integritet dizajna školjkastog tipa omogućuje veću mehaničku čvrstoću, što ih čini prikladnim za instalacije gdje su sile kratkog spoja ekstremne. Štoviše, budući da se tok simetrično dijeli između dva vanjska kraka, neto magnetska neravnoteža je svedena na najmanju moguću mjeru, smanjujući čujni šum i lutajuće gubitke u susjednim metalnim strukturama. Međutim, ova izvedba dolazi po cijenu povećane potrošnje materijala i složenijeg slaganja laminata, što povećava ukupne troškove proizvodnje. Za kritične primjene gdje su pouzdanost i stabilnost napona najvažniji, školjkastog tipa jezgre transformatora ostati preferirani izbor unatoč većem početnom ulaganju.

Jiangsu Jingtianxia Electric Technology Co., Ltd. rješava ove proizvodne izazove putem svoje vlastite automatizirane opreme za slaganje i preciznih sustava za rezanje. Tvrtkina proizvodnja ljuskastih jezgri koristi preklopne spojeve i zakošene kutove kako bi se smanjila nevoljkost spojeva, postižući gubitke u jezgri koji su 8–12% niži od konvencionalnih konstrukcija s preklopom. Integracijom inteligentnih skladišnih sustava u radionicama s praćenjem kvalitete u stvarnom vremenu, Jiangsu Jingtianxia osigurava da svaka jezgra ljuske napusti tvornicu s dosljednom propusnošću i mehaničkom tolerancijom, podržavajući globalne klijente u industrijama od taljenja aluminija do rezervnog napajanja podatkovnog centra.

Razlikovne značajke školjkastih jezgri

1. Vrhunska otpornost na kratki spoj zbog potpuno zatvorenog nosača namota
2. Niža reaktancija curenja (obično 5–8% u usporedbi s 10–15% za tip jezgre)
3. Smanjena lutajuća magnetska polja, omogućujući manji razmak između faza
4. Veći trošak materijala, ali duži vijek trajanja u teškim radnim okruženjima
5. Obično se specificira za elektrokemijske procese i teške vučne pogone

3. Amorfne metalne jezgre transformatora: Granica učinkovitosti sljedeće generacije

Amorfne metalne legure, koje se često nazivaju metalna stakla, predstavljaju promjenu paradigme u inženjerstvu magnetskih materijala. Za razliku od konvencionalnih kristalnih silicijskih čelika, ovi jezgre transformatora nastaju brzim skrućivanjem (kašenjem) iz rastaljenog stanja, što rezultira nekristalnom atomskom strukturom koja pokazuje iznimno nisku koercitivnost i gotovo nultu magnetostrikciju. Primarna svrha korištenja amorfnog metala za jezgre transformatora je drastično smanjiti gubitke u praznom hodu—obično za 60–70% u usporedbi s vrhunskim CRGO čelicima—uz zadržavanje usporedivih razina gustoće protoka (oko 1,35–1,45 T). To čini amorfne jezgre iznimno atraktivnim za distribucijske transformatore koji dulje vrijeme rade pod uvjetima malog opterećenja, kao što su stambene mreže i ruralni projekti elektrifikacije.

Iz proizvodne perspektive, amorfni metal predstavlja jedinstvene izazove: materijal je izuzetno tanak (otprilike 0,025 mm) i notorno krt, zahtijeva specijaliziranu opremu za rezanje i slaganje kako bi se izbjegle mikrofrakture koje smanjuju magnetsku izvedbu. Nadalje, gustoća toka zasićenja niža je od CRGO, što zahtijeva veće poprečne presjeke jezgre za istu nazivnu snagu. Unatoč ovim nedostacima, uštede troškova tijekom životnog ciklusa zbog smanjenih gubitaka energije često nadmašuju početnu premiju, posebno u regijama s visokim tarifama za električnu energiju ili strogim mandatima za smanjenje ugljika. Napredno jezgre transformatora izrađeni od amorfnih legura sve se više specificiraju za projekte zelene gradnje, čvorišta za punjenje električnih vozila i pametne mikromreže gdje se računa svaki vat-sat.

Jiangsu Jingtianxia Electric Technology Co., Ltd. razvila je namjenske linije za obradu amorfnih metalnih jezgri, uključujući protokole smicanja i žarenja s niskim stresom koji čuvaju jedinstvena magnetska svojstva materijala. Tehnički tim tvrtke, koji se sastoji od više od 46 stručnjaka za istraživanje i razvoj, surađuje sa znanstvenicima za materijale kako bi optimizirali geometriju jezgre za minimalne gubitke spojeva, postižući učinkovitost pri punom opterećenju iznad 99,2% u prototipnim jedinicama. Kombinacijom tehnologije amorfne jezgre s inteligentnim strojevima za poprečno rezanje i automatiziranom logistikom, Jiangsu Jingtianxia nudi rješenje po principu "ključ u ruke" koje premošćuje visokoučinkoviti dizajn s industrijskom proizvodnjom, služeći klijentima koji zahtijevaju odgovornost prema okolišu i operativnu izvrsnost.

Prednosti primjene amorfnih jezgri

• Smanjenje gubitaka bez opterećenja: do 70% u usporedbi s konvencionalnim CRGO
• Idealno za cikličke profile opterećenja (npr. stanje pripravnosti preko noći, povremeni rad)
• Niža radna temperatura zbog smanjenog stvaranja topline
• Produženi vijek trajanja transformatora (smanjeno toplinsko starenje izolacije)
• Preferiraju ga komunalna poduzeća koja teže ciljevima neto nulte emisije ugljika

Usporedna matrica učinka

4. Step-Lap i Mitered Joint Jezgre: Precizno inženjerstvo za smanjenje gubitaka

Osim makroskopske klasifikacije oblika i materijala jezgre, geometrija unutarnjeg spoja igra odlučujuću ulogu u određivanju ukupne izvedbe jezgre. Preklopni spojevi, također poznati kao raspoređeni ili isprepleteni spojevi, uređuju uzastopne slojeve laminacije s pomaknutim preklapanjima, učinkovito raspoređujući nevoljkost zračnog raspora na više sučelja. Ova tehnika smanjuje lokalizirano zasićenje fluksom do kojeg dolazi kod konvencionalnih sučeonih spojeva, smanjujući gubitke u praznom hodu i struju magnetiziranja. Ukošeni spojevi, s druge strane, koriste precizne rezove pod kutom (obično 45 stupnjeva) na sjecištima kutova jarma i krakova, usklađujući smjer kotrljanja zrnato orijentiranog čelika s putanjom fluksa kako bi se smanjila nevoljkost pri svakom savijanju. Napredno jezgre transformatora integrirati i značajke step-lap i mited značajke kako bi se postiglo smanjenje gubitaka od 10-15% u odnosu na jednostavne sklopove čeonog preklopa.

Preciznost proizvodnje potrebna za ove vrste spojeva zahtijeva vrhunske strojeve za poprečno rezanje s CNC-kontroliranim pozicioniranjem oštrice i mjerenjem debljine u stvarnom vremenu. Jiangsu Jingtianxia Electric Technology Co., Ltd. uložila je velika sredstva u automatiziranu opremu za slaganje jezgri koja održava poravnanje na mikronskoj razini kroz stotine slojeva laminacije, osiguravajući dosljednu distribuciju zračnog raspora i ponovljive elektromagnetske performanse. Step-lap jezgre tvrtke naširoko se koriste u visokoučinkovitim distribucijskim transformatorima koji se isporučuju europskim i sjevernoameričkim komunalnim poduzećima, gdje strogi propisi ekološkog dizajna nalažu maksimalne granice gubitaka. Kombinacijom kosog rezanja kutova s ​​automatiziranim slaganjem, Jiangsu Jingtianxia postiže faktor slaganja od 97,5% za CRGO jezgre, što se pretvara u opipljive uštede energije tijekom 30-godišnjeg vijeka trajanja transformatora.

Nadalje, sustav inteligentnog skladištenja u radionici tvrtke prati svaku seriju laminiranja kroz cijeli proizvodni lanac – od rezanja i rezanja do žarenja i završne inspekcije – osiguravajući potpunu sljedivost i usklađenost s planovima kvalitete specifičnim za klijenta. Ova vertikalna integracija, podržana automatiziranim logističkim proizvodnim linijama, omogućuje Jiangsu Jingtianxia da ponudi brzu izradu prototipa i kratka vremena za prilagođenu geometriju jezgre, ključnu prednost za projekte s tijesnim rasporedom izgradnje.

Često postavljana pitanja

P1: Koja je primarna razlika između transformatorskih jezgri tipa jezgre i jezgre ljuske?

Glavna razlika leži u rasporedu namota prema jezgri. U tipu jezgre jezgre transformatora , namoti okružuju magnetske grane, dok u konstrukcijama tipa školjke, magnetski krug okružuje namote s više strana. Tip s jezgrom nudi bolje hlađenje i nižu cijenu, dok tip s ljuskom pruža nižu reaktanciju curenja i vrhunsku čvrstoću kratkog spoja za aplikacije s visokom strujom.

P2: Kako amorfne metalne transformatorske jezgre smanjuju gubitke energije u usporedbi s konvencionalnim CRGO jezgrama?

Amorfnim legurama nedostaje struktura kristalnog zrna, što praktički eliminira magnetsku anizotropiju i smanjuje gubitke zbog histereze za 60-70%. Dodatno, njihov veći električni otpor (približno tri puta veći od CRGO) smanjuje gubitke vrtložne struje, što ih čini energetski najučinkovitijom opcijom za distribucijske transformatore s niskim faktorima opterećenja.

P3: Koju ulogu ima Jiangsu Jingtianxia Electric Technology Co., Ltd. u opskrbnom lancu jezgre transformatora?

Jiangsu Jingtianxia je vertikalno integrirani proizvođač koji dizajnira, proizvodi i isporučuje preciznost jezgre transformatora u svim glavnim kategorijama. Tvrtka spaja više od 46 tehničkih stručnjaka s automatiziranim sustavima za slaganje, rezanje i skladištenje kako bi ponudila rješenja na jednom mjestu—od CRGO step-lap jezgri do amorfnih metalnih sklopova—potpomognuta rigoroznom kontrolom kvalitete i globalnom logističkom podrškom.

P4: Zašto je dizajn spoja (preklopni ili ukošeni) kritičan za performanse jezgre transformatora?

Geometrija zgloba izravno utječe na magnetsku otpornost na sučeljima jarma i udova. Preklopni i ukošeni spojevi smanjuju lokalizirano zasićenje i rubove toka, što smanjuje gubitke u praznom hodu i struju magnetiziranja za 10–15%. Za visokoučinkovite transformatore, ovi precizni dizajni spojeva ključni su za ispunjavanje strogih energetskih propisa i postizanje dugoročne uštede.
