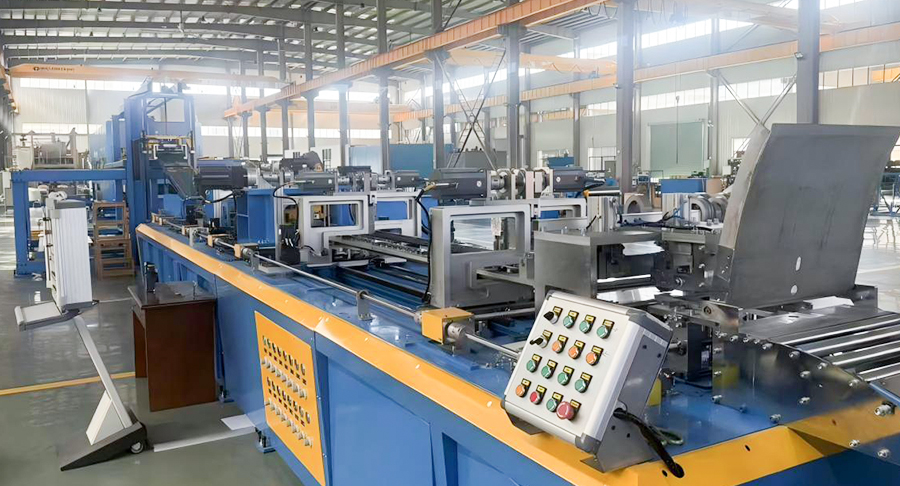

Što je linija za rezanje na dužinu od silikonskog čelika i kako radi?

U modernoj industriji proizvodnje električne opreme preciznost i učinkovitost su najvažniji. U središtu proizvodnje transformatora i motora nalazi se ključni dio opreme: linije za rezanje na duljinu od silikonskog čelika . Ali što je zapravo ovaj sustav i zašto je toliko neophodan? A linija za rezanje na dužinu od silikonskog čelika je visoko automatizirani proizvodni sustav dizajniran za obradu velikih čeličnih kolutova—posebno zrnatog i nezrnastog silikonskog čelika—u ravne listove preciznih, unaprijed određenih duljina. Proces uključuje odmotavanje čelika, njegovo izravnavanje kako bi se uklonila bilo kakva zakrivljenost ili unutarnje naprezanje, točno mjerenje potrebne duljine, čisto rezanje i konačno slaganje gotovih listova za daljnju obradu u jezgre transformatora ili laminacije motora.

Temeljna vrijednost linija za rezanje na dužinu od silikonskog čelikas leži u njihovoj sposobnosti da transformiraju sirove, glomazne zavojnice u vrlo precizne komponente. Za razliku od linija opće namjene za rezanje na duljinu, one dizajnirane za silikonski čelik moraju uzeti u obzir jedinstvena magnetska svojstva materijala i njegovu relativno tanku debljinu, obično u rasponu od 0,23 mm do 0,5 mm za visokopropusne stupnjeve. Ova oprema je temeljna za proizvođače koji žele proizvoditi visokoučinkovite transformatore, budući da čak i minimalna odstupanja u duljini lista ili visini srha mogu značajno utjecati na magnetsku izvedbu i gubitak energije konačne jezgre. Tvrtke poput Jiangsu Jingtianxia Electric Technology Co., Ltd. izgradili su svoju stručnost oko pružanja ovih sofisticiranih rješenja, osiguravajući da su specifični zahtjevi obrade silikonskog čelika ispunjeni uz inženjersku izvrsnost.

Osnovne komponente i operativni tijek rada

Da biste razumjeli kako a linija za rezanje na dužinu od silikonskog čelika funkcije, potrebno je ispitati njegove sekvencijalne module. Tipična linija slijedi logičan napredak od sirovine do gotovog proizvoda:

1. Odmotavanje i hranjenje: Proces počinje utovarom teške zavojnice od silikonskog čelika na odmotavač. Ova jedinica podupire zavojnicu i ubacuje traku u liniju kontroliranom brzinom.
2. Niveliranje i ravnanje: Traka prolazi kroz precizni nivelir opremljen s više valjaka. Ovaj korak je ključan za uklanjanje namotavanja (sjećanje na zakrivljenost svitka) i osiguravanje savršeno ravne ploče, što je bitno za točno rezanje i slaganje.
3. Mjerenje i šišanje: Spljoštena traka se pomiče u mjernu jedinicu, obično AC servo pogonski sustav dodavanja koji osigurava precizno mjerenje duljine. Nakon što se postigne potrebna duljina, škare velike brzine (često okretne škare za proizvodnju laminiranih transformatora) režu traku čisto.
4. Slaganje i pakiranje: Izrezani listovi transportiraju se putem pokretne trake do jedinice za slaganje. To može biti magnetski ili pneumatski slagač koji automatski poravnava i slaže listove u uredne svežnjeve za jednostavno rukovanje i daljnju obradu.

Klasifikacija i linije specifične za primjenu

Pojam linija za rezanje na dužinu od silikonskog čelikas obuhvaća različite sustave, od kojih je svaki prilagođen specifičnim primjenama i karakteristikama materijala. Primarna klasifikacija temelji se na vrsti obrađenog silikonskog čelika: zrnato orijentiran (CRGO) i nezrnasto orijentiran (CRNO).

CRGO linije za rezanje na dužinu od silikonskog čelika

Ove linije su posebno projektirane za obradu zrnasto orijentiranog silikonskog čelika, koji se koristi gotovo isključivo u proizvodnji jezgri energetskih transformatora. Zrnasta struktura materijala poravnata je kako bi se smanjio gubitak jezgre u određenom smjeru kotrljanja, čineći precizno rezanje i rukovanje najvažnijim za očuvanje ovih magnetskih svojstava. Jiangsu Jingtianxia Electric Technology Co., Ltd. nudi specijalizirana rješenja u ovoj kategoriji, integrirajući značajke inteligentnog slaganja za poboljšanje učinkovitosti proizvodnje.

Ključne karakteristike CRGO linija:

• Visoko precizno rezanje s tipičnom tolerancijom duljine od ±0,2 mm a visina srha manja od 0,02 mm za sprječavanje kratkih spojeva u laminatima.
• Integracija jedinica za urezivanje i bušenje u obliku slova V za proizvodnju složenih oblika jezgre transformatora s preklopom.
• Niže brzine linije (obično do 180 m/min) u usporedbi s linijama opće namjene, dajući prednost točnosti nad propusnošću.
• Napredni mehanizmi slaganja za održavanje orijentacije i sprječavanje oštećenja osjetljivih rubova.

CRNO Linije za rezanje na dužinu od silikonskog čelika

Silicijski čelik koji nije orijentiran na zrno koristi se u primjenama gdje magnetski tok teče u više smjerova, kao što su električni motori, generatori i mali transformatori. Obrada CRNO čelika često zahtijeva rukovanje malo debljim kalibrima i davanje prioriteta proizvodnji velike brzine kako bi se zadovoljili zahtjevi velike količine motorne industrije. Jiangsu Jingtianxia Electric Technology Co., Ltd. primjenjuje svoju robusnu tehničku akumulaciju na dizajn linija koje balansiraju brzinu s prihvatljivom preciznošću za ove manje zahtjevne električne primjene.

Ključne karakteristike CRNO linija:

• Često konfiguriran za veće brzine linije, sposoban premašiti 40 metara u minuti kako bi se povećala propusnost.
• Sposobnost rukovanja širim rasponom debljina i širina, nudeći veću fleksibilnost u proizvodnji.
• Robusni sustavi za izravnavanje za upravljanje potencijalnim defektima oblika koji su uobičajeni u širokom rasponu kvaliteta čelika.

Vodovi za izrezivanje jezgri transformatora (specijalizirana podvrsta)

Ovo je visoko specijalizirana evolucija linija za rezanje na dužinu od silikonskog čelikas , dizajniran ne samo za rezanje nego i za obradu lista u specifične oblike laminacije. Ovi sustavi integriraju okretne škare, jedinice za probijanje i matrice s V-zarezima. Ova integracija je značajan dodatak vrijednosti, smanjujući rukovanje i višestruke postavke stroja. Sposobnost rezanja, bušenja i zarezivanja u jednoj liniji zaštitni je znak moderne proizvodne učinkovitosti, segmenta u kojem tvrtke vole Jiangsu Jingtianxia Electric Technology Co., Ltd. excel, koristeći svoje duboko tehničko znanje kako bi integrirali opremu za slaganje jezgri izravno s linijom za rezanje. Ovaj pristup je kamen temeljac rješenja podrške na jednom mjestu koja pružaju globalnim kupcima u energetskoj industriji.
