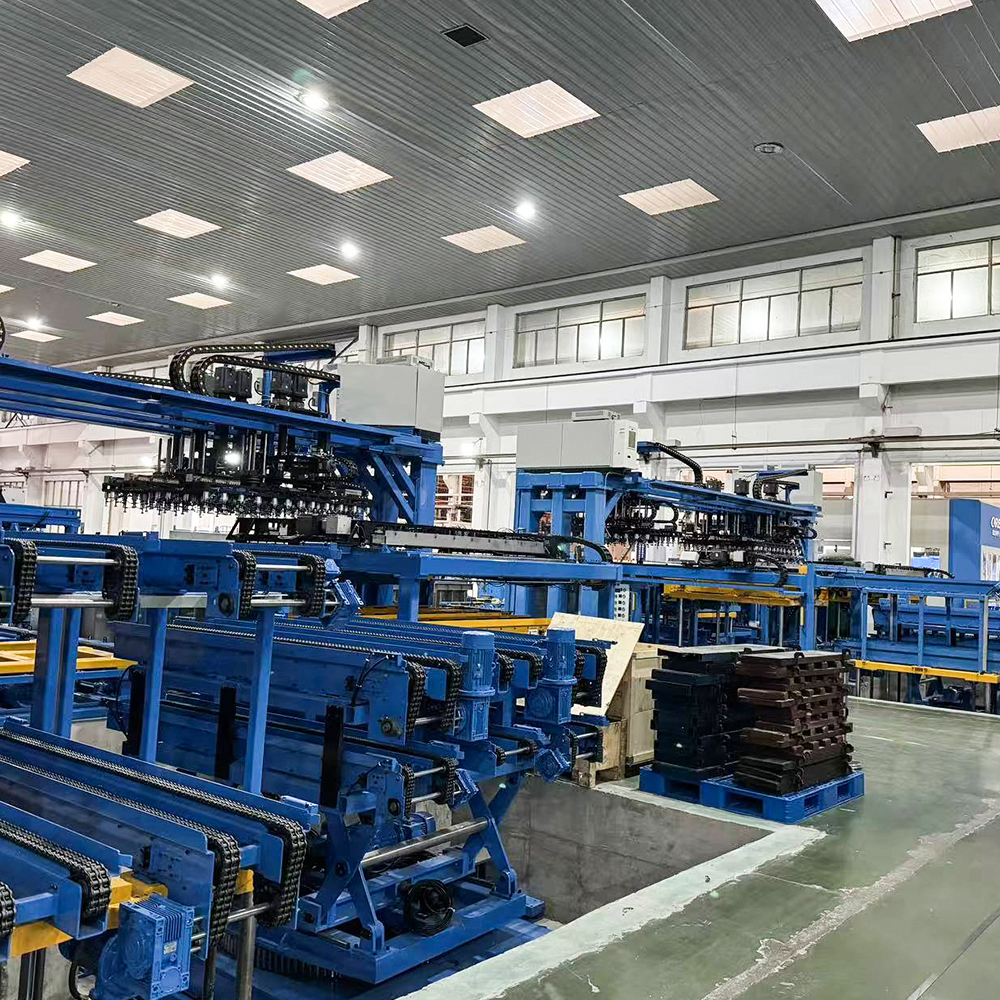

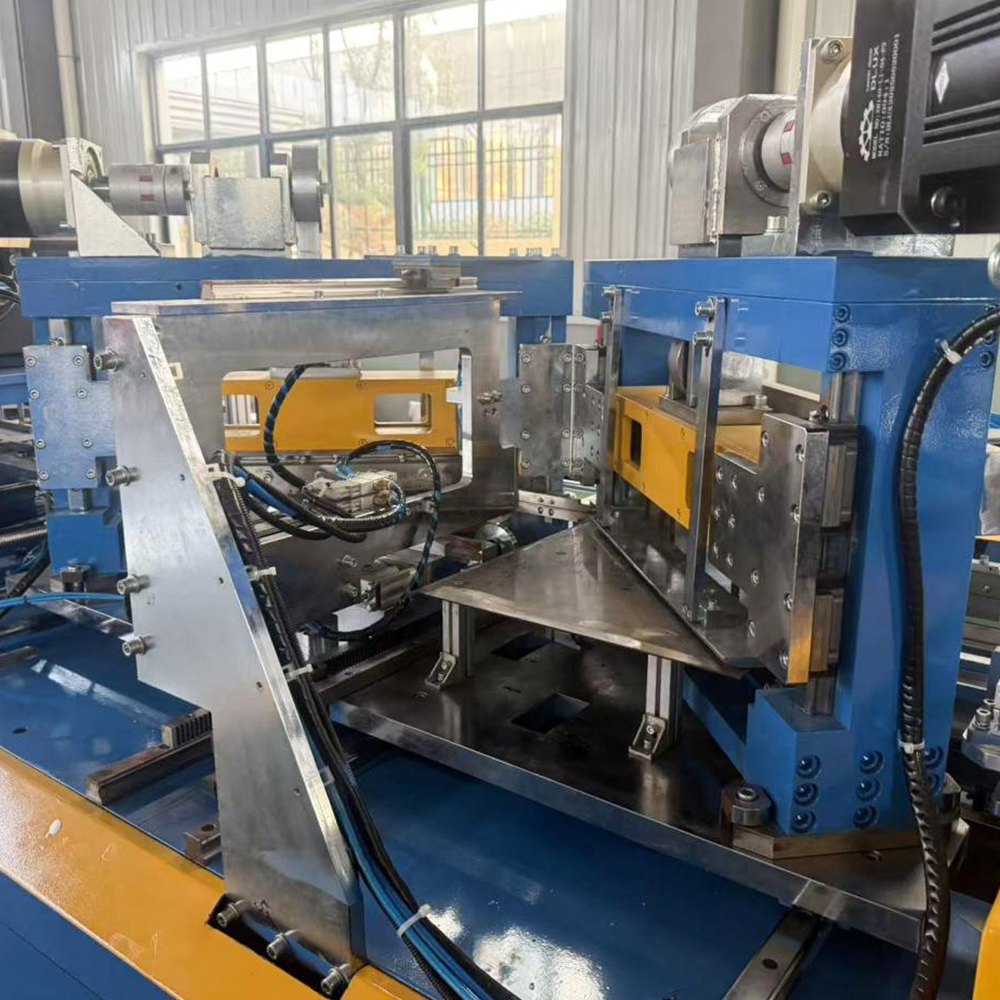

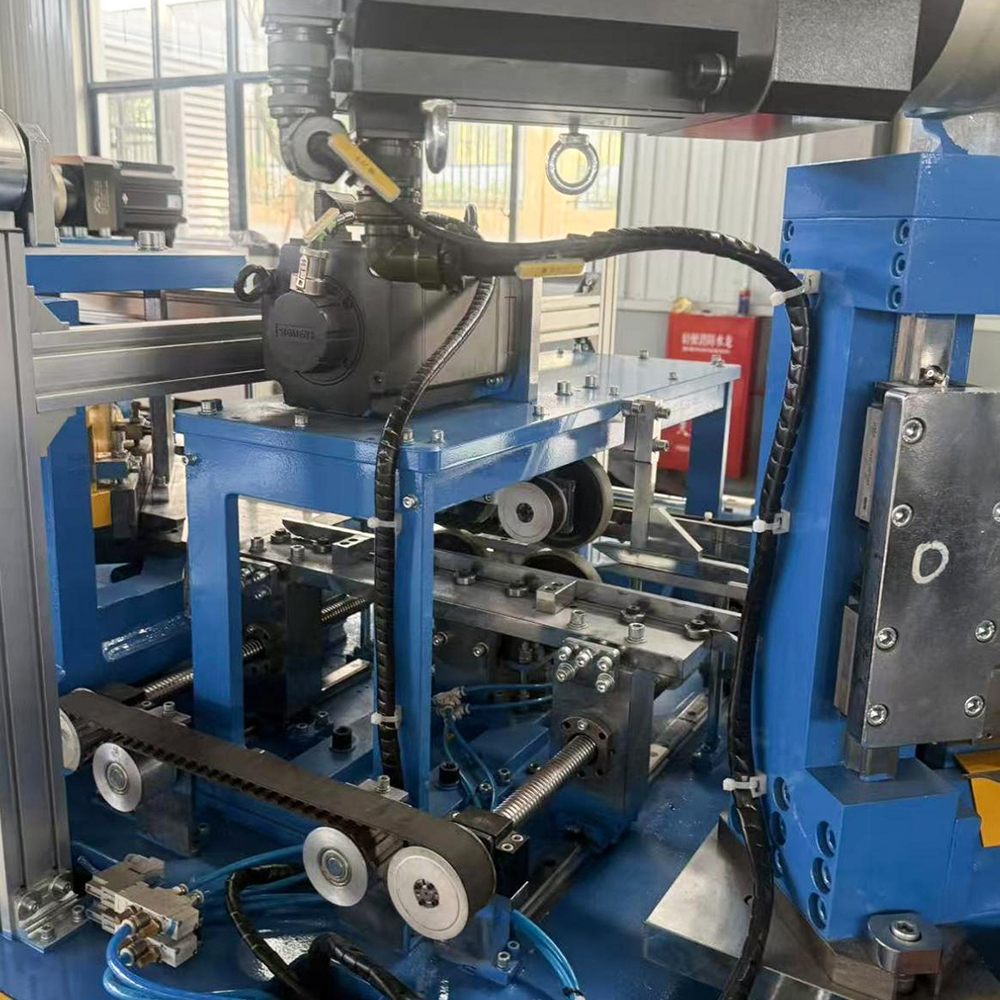

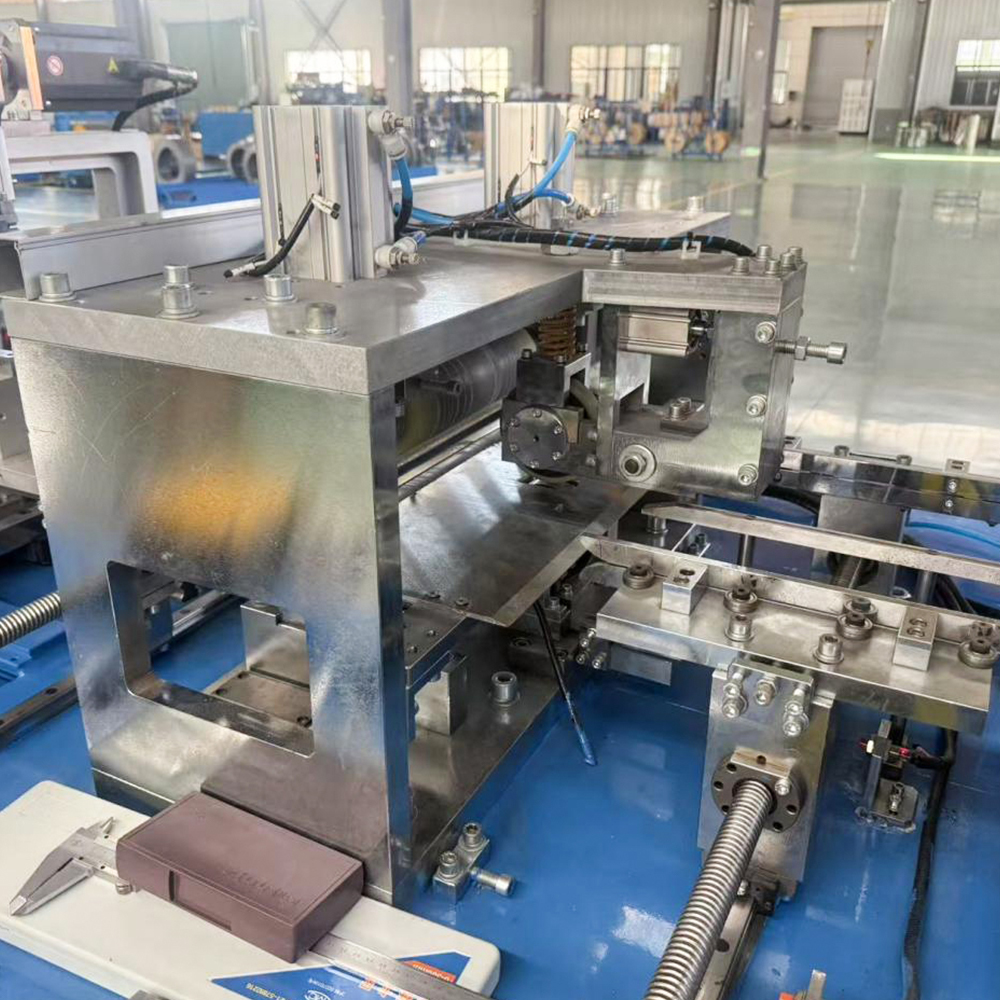

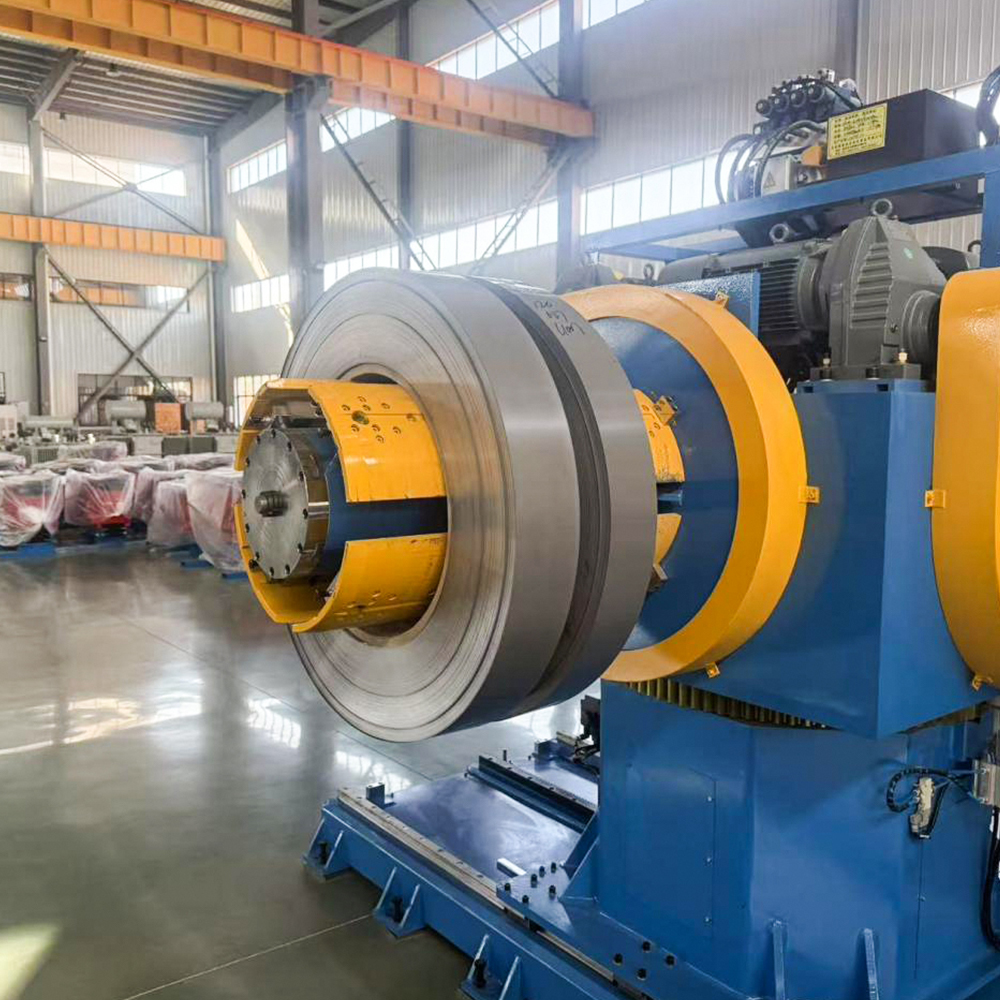

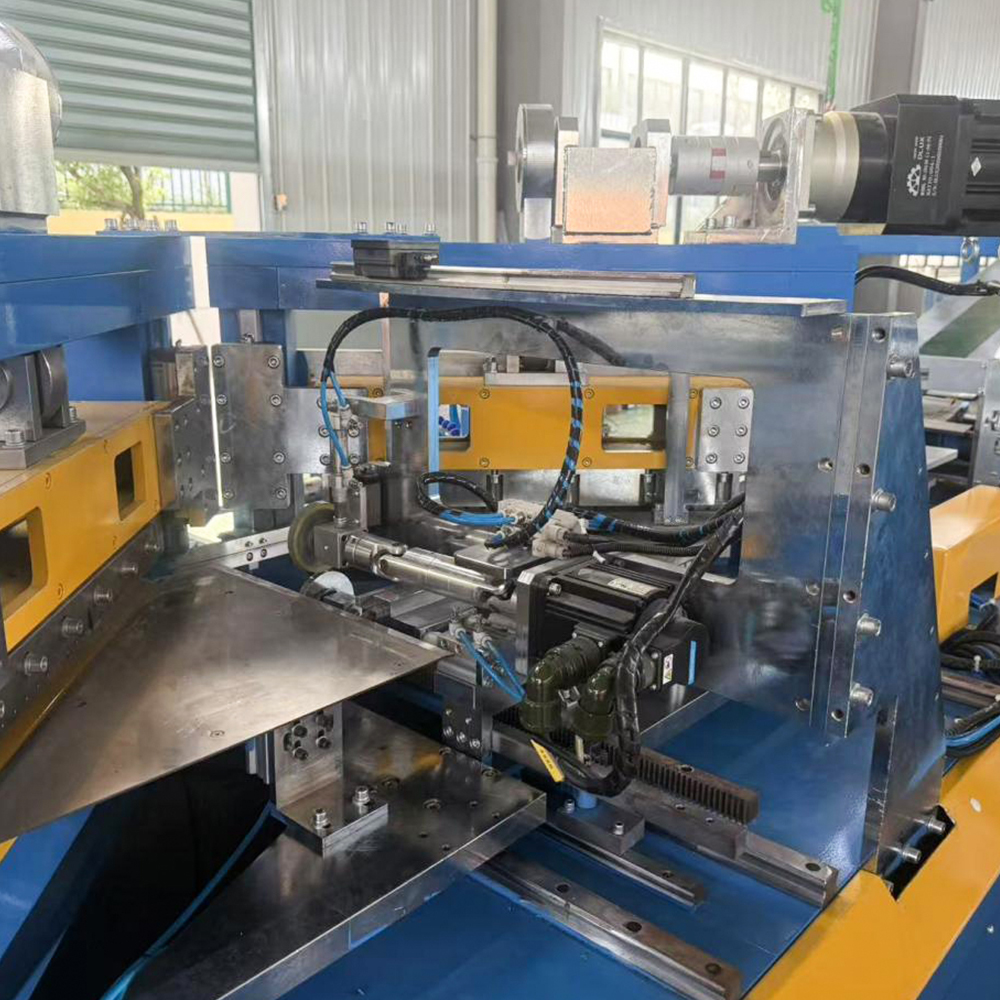

HJ-DZ-300 Linija za rezanje silikonskog čelika

Zašto je kontrola razmaka i preklapanja oštrica važna za kvalitetu šišanja HJ-DZ-300?

U preciznoj proizvodnji laminata jezgre transformatora, proces rezanja izravno određuje magnetsku izvedbu, faktor slaganja i točnost dimenzija gotove jezgre. Među svim podesivim parametrima na liniji za rezanje silikonskog čelika, udaljenost oštrice i preklapanje oštrice dvije su najkritičnije varijable koje odvajaju visokokvalitetni izlaz od odbijenog materijala. Za HJ-DZ-300 linija za rezanje silikonskog čelika , svladavanje ovih prilagodbi nije samo rutina održavanja - to je kamen temeljac postizanja dosljednih laminata bez srha i dimenzijski stabilnih slojeva. Ovaj članak ispituje zašto ovi parametri zahtijevaju rigoroznu kontrolu, kako su u interakciji sa servo pogonjenom arhitekturom stroja i koje praktične koristi proizvođači imaju od precizne kalibracije.

1. Fizička osnova šišanja: zašto su razmak i preklapanje važni

Smicanje je proces koji se temelji na lomu, a ne na rezanju. Kada se gornja oštrica spusti na donju oštricu, ona uvlači silikonski čelični lim, pokrećući pukotine koje se šire s obje strane dok se ne susretnu. Razmak oštrice — vodoravni razmak između gornje i donje lopatice — određuje gdje se te linije pukotina sijeku. Ako je zazor prevelik, pukotine se promašuju, stvarajući grub, poderan rub s izraženim neravninama i širokom zonom loma. Ako je zazor premalen, oštrice stvaraju prekomjerno opterećenje, ubrzavaju trošenje i stvaraju toplinu koja može promijeniti magnetska svojstva zrnato orijentiranog silikonskog čelika.

Preklapanje oštrice , obrnuto, okomita je dubina prodiranja gornje oštrice iza oštrice donje oštrice. Ovaj parametar kontrolira količinu materijala koji je podvrgnut istovremenoj kompresiji i napetosti. Nedovoljno preklapanje rezultira nepotpunim odvajanjem, ostavljajući jezičke ili viseće komade koji oštećuju naknadne operacije slaganja. Pretjerano preklapanje povećava trenje i otklon oštrice, uzrokujući rubne valove i mikropukotine koje smanjuju faktor slaganja laminata. Na HJ-DZ-300 linija za rezanje silikonskog čelika , oba parametra moraju biti postavljena unutar uskih tolerancija—obično razmak od 5–8% debljine materijala i preklapanje od 0,3–0,5 mm za silikonski čelik debljine 0,23–0,35 mm—kako bi se postigla visina srha ispod 0,03 mm zahtijevaju standardi jezgre transformatora.

Jiangsu Jingtianxia Electric Technology Co., Ltd. integrirao je ovo fizičko razumijevanje u HJ-DZ-300 linija za rezanje silikonskog čelika opremivši ga digitalnim sustavom za podešavanje razmaka noževa. Za razliku od ručnih postavki temeljenih na podlošcima, ovaj sustav koristi klinove sa servo pogonom koji operaterima omogućuju pohranjivanje i ponovno pozivanje vrijednosti razmaka/preklapanja za različite vrste materijala. Ova se značajka izravno bavi varijabilnošću koju uvode razlike u serijama zavojnica, osiguravajući da oprema za šišanje silikonskog čelika održava ponovljivu preciznost kroz proizvodne serije.

2. Klasifikacija faktora kvalitete smicanja na HJ-DZ-300

Da bismo sustavno razumjeli zašto je kontrola oštrice vitalna, možemo podijeliti atribute kvalitete šišanja u tri međusobno povezane kategorije: geometrija ruba, dimenzionalna stabilnost i cjelovitost materijala. Svaka kategorija drugačije reagira na prilagodbe razmaka i preklapanja i svaka izravno utječe na konačnu izvedbu jezgre transformatora.

2.1 Geometrija ruba: Visina ivica i prevrtanje

Geometrija ruba je najvidljiviji pokazatelj kvalitete šišanja. Neravnine—izdignute, oštre izbočine duž ruba reza—prvenstveno se kontroliraju razmakom oštrice. Na HJ-DZ-300 linija za rezanje silikonskog čelika , Siemensov sustav kontrole kretanja nadzire položaj lopatica u stvarnom vremenu, kompenzirajući toplinsko širenje tijekom neprekidnog rada. Kada je zazor optimiziran za određenu debljinu materijala (npr. 0,27 mm), ravnine loma savršeno se poravnavaju, stvarajući čist prekid s minimalnim prevrtanjem (zaobljeno udubljenje na gornjem rubu). Prekomjerni zazor povećava dubinu prevrtanja, što smanjuje efektivnu površinu magnetskog presjeka i povećava gubitke vrtložne struje u sastavljenoj jezgri.

Jiangsu Jingtianxia Electric Technology Co., Ltd. pruža poseban postupak kalibracije za HJ-DZ-300 sustav šišanja , korištenjem testnih traka sa svake nove zavojnice za provjeru kvalitete rubova prije pune proizvodnje. Ovaj postupak, dokumentiran u HMI-u stroja, vodi operatere kroz postupno podešavanje zazora na temelju izmjerene visine srha, osiguravajući da geometrija ruba ostane unutar tolerancija ISO 9013:2017 čak i pri obradi visokopropusnih kvaliteta kao što je 23ZH85.

2.2 Dimenzijska stabilnost: Točnost duljine i pravokutnost

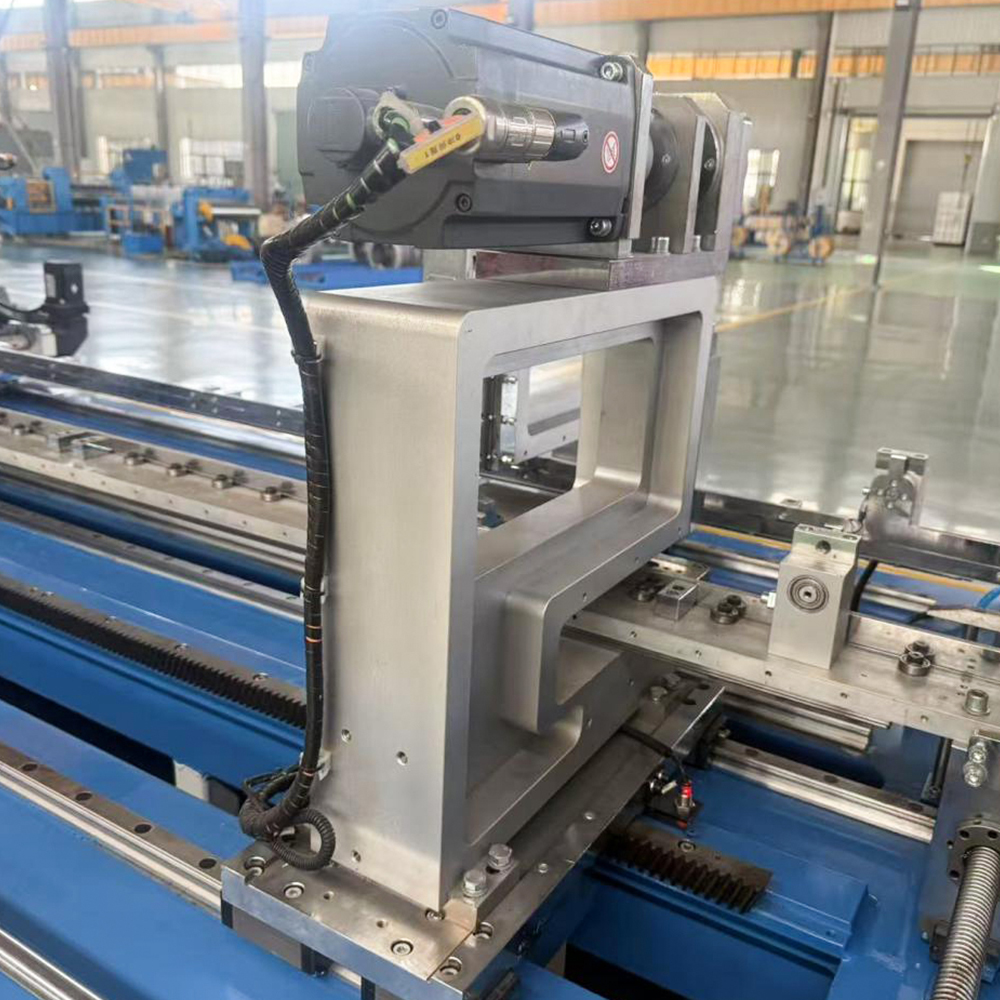

Iako mnogi pretpostavljaju da točnost duljine ovisi isključivo o servo valjku za uvlačenje, preklapanje oštrica neizravno utječe na stabilnost dimenzija. Kada je preklapanje postavljeno previsoko, gornja oštrica lagano se skreće tijekom prodiranja, stvarajući suženi rez koji odstupa od programirane linije smicanja. Taj se učinak pojačava na užim trakama (ispod 50 mm širine), gdje otklon oštrice postaje značajan postotak širine trake. The HJ-DZ-300 linija za rezanje silikonskog čelika to ublažava svojim krutim dizajnom C-okvira i prednapregnutim linearnim vodilicama, ali preklapanje mora biti kalibrirano kako bi odgovaralo granici tečenja materijala. Na primjer, visoko orijentirani čelici s većom tvrdoćom zahtijevaju malo smanjeno preklapanje kako bi se spriječilo savijanje oštrice, dok neorijentirani čelici nižeg stupnja mogu tolerirati dublje prodiranje.

Nadalje, stroj je potpuno servo upravljana arhitektura integrira šišanje s operacijama bušenja (probijanje rupa i V-probijanje) u jednom prolazu. Svaka dimenzijska pogreška nastala nepravilnim preklapanjem širi se na probušene elemente, neusklađujući rupe za slaganje i utječući na sklop jezgre. Digitalna kontrola preklapanja na HJ-DZ-300 linija za šišanje operaterima omogućuje postavljanje vrijednosti preklapanja s rezolucijom od 0,01 mm, što je kritično za održavanje tolerancije duljine od ±0,05 mm potrebne za jezgre distribucijskih transformatora visoke učinkovitosti.

2.3 Integritet materijala: naprezanje, premaz i magnetska svojstva

Silikonski čelik obložen je izolacijskim slojem (obično C-5 ili C-6 premaz) kako bi se smanjili interlaminarni gubici vrtložnih struja. Prekomjerni razmak ili preklapanje oštrice uzrokuje dodatno smično naprezanje koje može odlojiti ili mikropukotine na ovoj prevlaci duž reznog ruba. Čak i ako se neravnine uklone u sljedećem koraku skidanja srha, osnovno opterećenje materijala ostaje. The HJ-DZ-300 linija za rezanje silikonskog čelika smanjuje ovaj rizik korištenjem a niskošumni smični niz s niskim udarom koji koristi kontrolirane profile ubrzanja za ovan. Ovaj slijed, u kombinaciji s optimiziranim preklapanjem, osigurava da se zona plastične deformacije ne proteže više od 0,5 mm od reznog ruba, čuvajući orijentaciju zrna i adheziju premaza u aktivnom području jezgre.

Jiangsu Jingtianxia Electric Technology Co., Ltd. potvrdio je ovaj pristup opsežnim testiranjem na čeliku M4 od 0,30 mm, pokazujući da pravilne postavke oštrice smanjuju degradaciju gubitka jezgre do 8% u usporedbi s loše prilagođenim vodovima. Ova prednost performansi posebno je vrijedna za proizvođače koji proizvode jezgre za transformatore vrhunske učinkovitosti, gdje se svaki vat smanjenja gubitka pretvara u opipljive uštede energije tijekom životnog ciklusa proizvoda.

Gornja tablica sažima kako se svaki faktor kvalitete odnosi na parametre oštrice i odgovarajuće inženjerske mjere primijenjene na HJ-DZ-300 linija za rezanje silikonskog čelika . Ovaj sustavni pristup omogućuje operaterima da daju prioritet prilagodbama na temelju najkritičnijeg načina kvara za danu narudžbu.

3. Praktična strategija kontrole i operativne prednosti

Implementacija učinkovitog razmaka oštrice i kontrole preklapanja na HJ-DZ-300 linija za rezanje silikonskog čelika slijedi strukturirani tijek rada koji kombinira provjeru valjanosti prije postavljanja, nadzor tijekom procesa i prilagodljivu kompenzaciju. Ispod je preporučeni postupni postupak za koji Jiangsu Jingtianxia Electric Technology Co., Ltd. obučava sve klijente da ga izvode tijekom puštanja stroja u pogon i tjednog održavanja.

1. Materijalna kvalifikacija – Izmjerite stvarnu debljinu i tvrdoću svake nove serije svitaka pomoću ugrađenog mjerača debljine; unesite ove vrijednosti u upravljačku ploču kako biste automatski ponovno izračunali preporučeni razmak (5–8% debljine) i osnovnu vrijednost preklapanja.
2. Validacija testnog rezanja – Pokrenite 10–15 test traka na izračunatim postavkama; izmjerite visinu srha digitalnim mikrometrom i provjerite dubinu prevrtanja pomoću optičkog komparatora. Podesite razmak u koracima od 0,005 mm dok se visina srha ne stabilizira ispod 0,03 mm.
3. Dinamičko podešavanje preklapanja – Postupno povećavajte preklapanje od osnovne vrijednosti sve dok rezni rub ne pokaže ravnomjernu zonu smicanja (otprilike 1/3 debljine materijala). Ako se pojave rubni valovi, smanjite preklapanje za 0,02 mm i provjerite točnost duljine na koordinatnom mjernom stroju.
4. Pohranite optimizirani recept – Spremite konačne vrijednosti zazora i preklapanja u bazi podataka recepata stroja pod određenim stupnjem i debljinom materijala. To omogućuje trenutno ponovno pozivanje za buduća izvođenja, eliminirajući odgode pokušaja i pogrešaka.
5. Periodična ponovna provjera – Svakih 8 proizvodnih sati ili nakon 5000 ciklusa smicanja, pokrenite traku za brzo testiranje kako biste otkrili istrošenost oštrice; koristite značajku automatske kompenzacije istrošenosti koja postupno prilagođava zazor kako bi se održala dosljedna kvaliteta rubova.

Proizvođači koji usvoje ovu strategiju kontrole izvješćuju o nekoliko mjerljivih koristi. Prvo, stope otpada zbog oštećenja rubova padaju s tipičnih 3–5% na ispod 0,8%, izravno poboljšavajući prinos materijala—kritični čimbenik s obzirom na visoku cijenu zrnato orijentiranog silikonskog čelika. Drugo, vijek trajanja oštrice produljuje se za otprilike 40% jer optimalno preklapanje smanjuje udarna opterećenja i neravnomjerno trošenje. Treće, faktor slaganja jezgri poboljšava se za 0,5–1,0 postotnih bodova, što znači ili manje količine jezgri za istu ocjenu VA ili veću učinkovitost za isti otisak. Ove se prednosti dosljedno postižu na HJ-DZ-300 platforma za šišanje , što ga čini preferiranim izborom za proizvođače koji si ne mogu priuštiti stanke radi ponovnog oštrenja oštrice.

Jiangsu Jingtianxia Electric Technology Co., Ltd. podržava ove operativne prednosti sa sveobuhvatnim postprodajnim paketom koji uključuje daljinski dijagnostički pristup Siemensovom kontroleru, omogućavajući stručnim tehničarima fino podešavanje parametara noževa čak i tijekom sati izvan smjene. Ova razina potpore, u kombinaciji s intrinzičnom mehaničkom krutošću stroja, osigurava da HJ-DZ-300 linija za rezanje silikonskog čelika pruža dosljednu izvedbu u različitim proizvodnim scenarijima—od malih serija prototipnih jezgri do velikih serija standardnih E-I laminacija.
