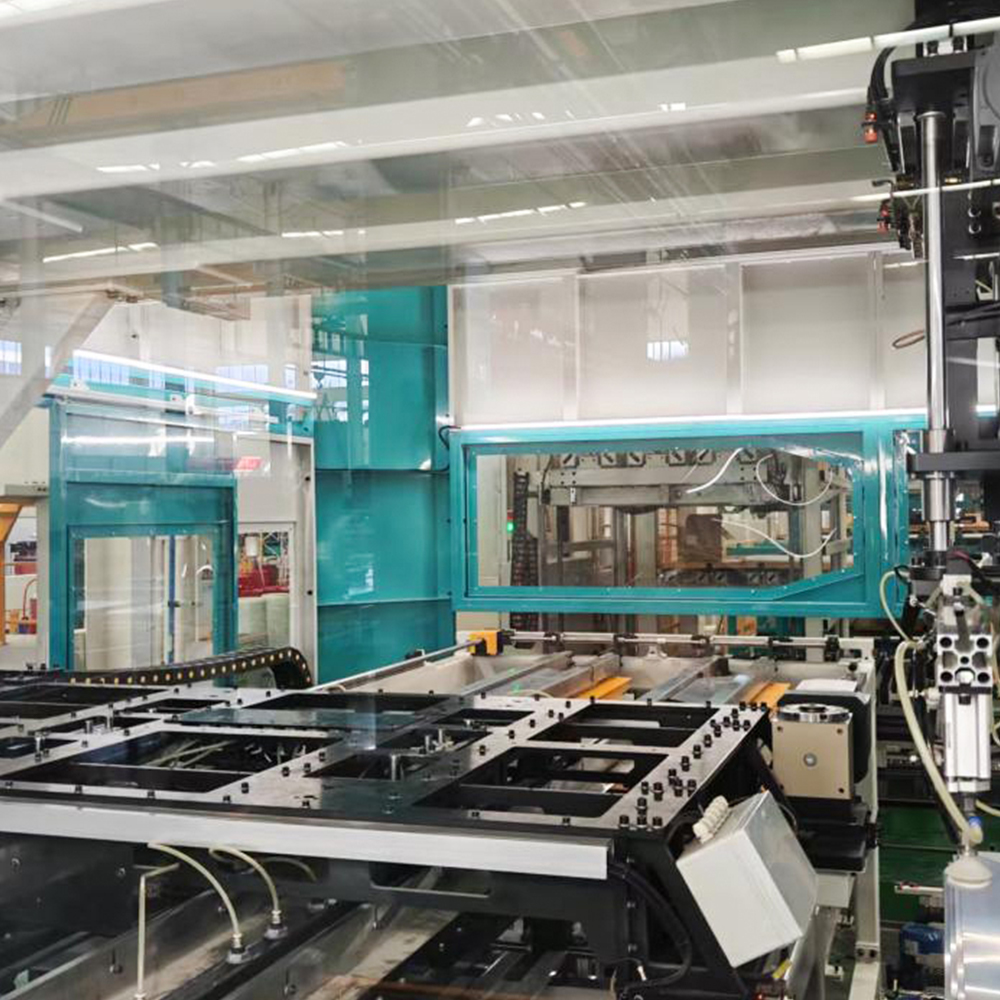

LXD-260-2 izvanmrežna linija za slaganje jezgri transformatora

Kako radi LXD-260-2 izvanmrežna linija za slaganje jezgri transformatora?

Desetljećima je proizvodnja transformatorskih jezgri jedna od posljednjih granica na kojoj ručna intervencija tvrdoglavo opstaje. Dok su susjedne industrije prihvatile robotsku automatizaciju i sinkronizirane tokove proizvodnje, slaganje jezgri - delikatan proces sastavljanja tisuća silikonskih čeličnih laminata u precizan magnetski krug - nastavio se oslanjati na vješte operatere koji ručno određuju redoslijed, usmjeravaju i slojevit će listove. Ovaj naslijeđeni pristup uvodi promjenjivo trošenje lima, deformacije pri rukovanju, nedosljedne zračne raspore i na kraju povećava gubitke u jezgri i akustičnu buku. Da bi temeljno razbio ovu paradigmu, Jiangsu Jingtianxia Electric Technology Co., Ltd. projektirao je LXD-260-2 izvanmrežna linija za slaganje jezgri transformatora —automatski sustav stupnog tipa koji redefinira preciznost, ponovljivost i propusnost u izvanmrežnom sklapanju jezgre.

U svojoj srži, LXD-260-2 izvanmrežna linija za slaganje jezgri transformatora radi kao potpuno automatizirana platforma za slaganje bez spremnika za materijal. Prima nebušene silikonske čelične limove izravno s poprečne linije za rezanje, slaže ih u točan redoslijed rezanja i laminiranja u okomite stupove i transportira te stupove do namjenskog mehanizma za slaganje. Pokretni sklop s vakuumskim usisnim čašicama zatim odabire svaku laminaciju, postavlja je na preciznu stazu i na kraju je slaže u skladu sa zahtjevima temeljnog crteža sloj po sloj—sve bez ljudskog rukovanja pojedinačnim listovima. Ovaj tijek rada eliminira tri primarna načina kvara ručnog slaganja: abrazija površine, neusklađenost i nedosljedan pritisak slaganja.

Prije nego što zaronimo u tehničke podsustave, vrijedi napomenuti da Jiangsu Jingtianxia Electric Technology Co., Ltd. donosi više od 46 internih tehničkih stručnjaka i zreo proizvodni sustav u ovu domenu. Portfelj tvrtke—koji obuhvaća jezgre transformatora, inteligentnu opremu za slaganje, strojeve za poprečno rezanje i automatiziranu logistiku—osigurava ekosustav u kojem LXD-260-2 izvanmrežna linija za slaganje jezgri transformatora napreduje. Ovo nije samostalan stroj, već čvor unutar potpuno digitalizirane infrastrukture radionice, koji omogućuje praćenje u stvarnom vremenu i prilagodljivu kontrolu procesa.

1. Modul za hranjenje i sekvenciranje materijala u stupcu

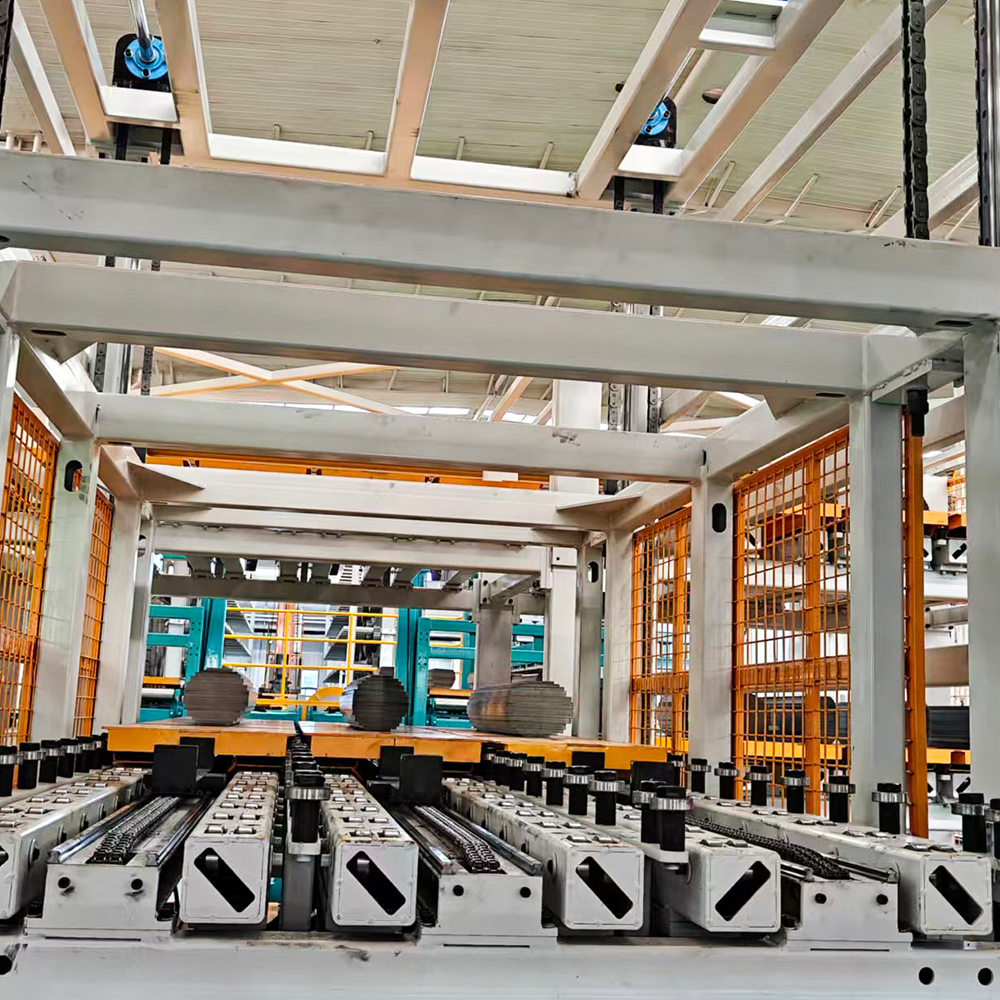

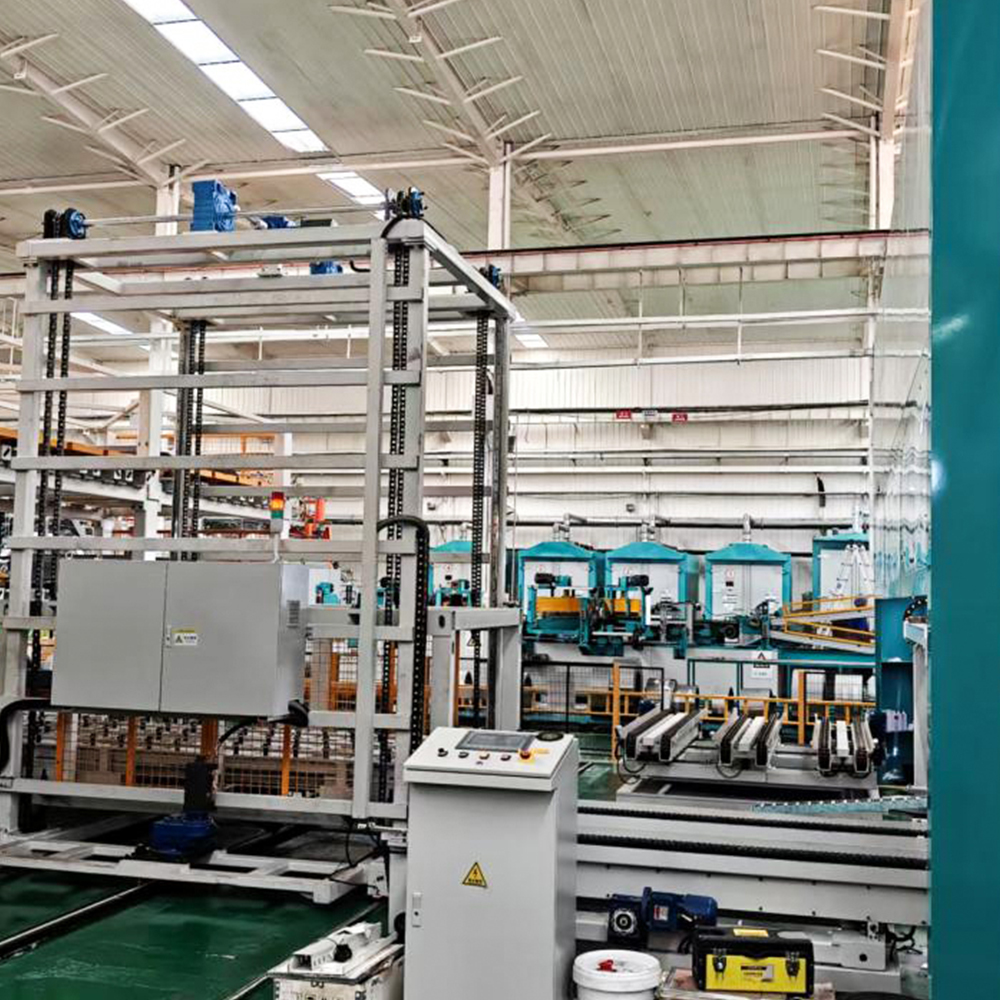

Definicija i pozicioniranje: Ovaj modul služi kao ulazna točka za LXD-260-2 izvanmrežna linija za slaganje jezgri transformatora . Za razliku od konvencionalnih sustava koji se oslanjaju na spremnike za materijal ili kazete s prethodno razvrstanim hrpama, ova oprema koristi mehanizam stupnog tipa koji je izravno povezan s izlazom poprečne linije smicanja. Neprobušeni listovi automatski se prenose i uspravljaju u okomite stupove, čuvajući točan redoslijed rezanja - kritični zahtjev za dizajne s preklopom.

Osnovne funkcionalne karakteristike: Ulagač stupaca uključuje servo pokretane elevatore koji održavaju konstantnu visinu preuzimanja listova, kompenzirajući smanjenje visine stupaca kako se listovi troše. Vakuumske vakuumske čašice s vrhovima s mekim kontaktom sprječavaju izbočenje rubova i površinske ogrebotine. Namjenska staza za pozicioniranje, opremljena senzorima vođenim po rubu, osigurava da je svaki list postavljen na referentni rub prije prijenosa. Sustav obrađuje debljine listova u rasponu od 0,18 mm do 0,35 mm i širine do 260 mm (otuda i oznaka "260"), s preciznošću slaganja od ±0,1 mm po sloju.

Tipični scenariji primjene: Ovaj modul ima posebnu prednost u proizvodnim okruženjima s velikim brojem miješanja i malom količinom, gdje se osnovni dizajni često mijenjaju. Budući da sustav očitava recepte za slaganje izravno iz proizvodnog izvršnog sustava (MES), može se prebacivati ​​između E-jezgri, U-jezgre, pa čak i asimetričnih trofaznih jezgri bez fizičkih promjena—prilagođavaju se samo softverski parametri.

Diferencirane prednosti: U usporedbi s odlagačima iz spremnika, pristup tipa stupca eliminira potrebu za prethodnim slaganjem i ručnim prijenosom između rezanja i slaganja, smanjujući međuskladištenje i povezanu štetu pri rukovanju. Također podržava kontinuirani rad za produžene smjene, budući da linija poprečnog smicanja može unositi materijal u stvarnom vremenu.

Integracija sposobnosti tvrtke: Jiangsu Jingtianxia Electric Technology Co., Ltd. integrirao je vlastiti softver za praćenje u stvarnom vremenu u ovaj modul, omogućujući operaterima da vizualiziraju potrošnju listova, stope odbijanja i poravnanje ulagača putem središnje nadzorne ploče.

• Ključne specifikacije: Širina lista 80–260 mm, debljina 0,18–0,35 mm, brzina slaganja do 120 listova/minuti.
• Ugrađeni senzori: Dvostruki fotoelektrični rubni detektori i vakuumski pretvornici tlaka za detekciju greške.
• Kompatibilnost materijala: Zrnasti silikonski čelik (klase od M-4 do M-6) i amorfne legure visoke propusnosti.

2. Stanica za precizno pozicioniranje i poravnanje

Definicija i pozicioniranje: Nakon što se listovi pokupe iz stupa, oni se transportiraju do namjenske stanice za pozicioniranje—drugog kritičnog podsustava LXD-260-2 izvanmrežna linija za slaganje jezgri transformatora . Ova stanica je odgovorna za ispravljanje bilo kakvih manjih kutnih ili translacijskih odstupanja uvedenih tijekom vakuumskog prijenosa, osiguravajući da se svaka laminacija savršeno poravna s rastućom jezgrom.

Osnovne funkcionalne karakteristike: Stanica koristi strategiju dvostupanjskog usklađivanja. Prvo, set mehaničkih graničnika s oprugom nježno gura lim uz fiksni referentni kut. Drugo, sustav potpomognut vidom bilježi konturu ploče i uspoređuje je s nominalnim CAD modelom; ako odstupanja prelaze 0,05 mm, sustav pokreće automatsko odbacivanje prije nego li list stigne do glave za slaganje. Ova povratna sprega zatvorene petlje ključna je za održavanje obrasca step-lap, koji izravno utječe na magnetska svojstva jezgre i gubitak u praznom hodu.

Tipični scenariji primjene: Ovaj je podsustav neophodan za velike jezgre energetskih transformatora (≥ 100 MVA) gdje se čak i odstupanje na mikronskoj razini pretvara u stvaranje vrućih točaka i povećane vibracije. Jednako je vrijedan za distribucijske transformatore, gdje dosljedna kontrola razmaka smanjuje zvučnu buku kako bi se zadovoljili strogi urbani ekološki standardi.

Diferencirane prednosti: Dok se mnogi konkurentski izvanmrežni slagači oslanjaju isključivo na mehaničko prethodno poravnanje, LXD‑260‑2 uključuje petlju vida koja aktivno ispravlja varijacije neravnina na smicanje i zakrivljenost lista – dva uobičajena nedostatka koja ručno rukovanje ne može nadoknaditi. To daje kvadratniju jezgru s čvršćim preklopnim spojevima, izravno smanjujući struju pobude.

Integracija sposobnosti tvrtke: Algoritme vida razvio je interno tim za istraživanje i razvoj u Jiangsu Jingtianxia Electric Technology Co., Ltd. , koristeći njihovu opsežnu bazu podataka o greškama laminacije prikupljenih iz terenskih instalacija diljem Azije i Europe.

3. Pokretni mehanizam za slaganje s vakuumskim krajnjim efektorom

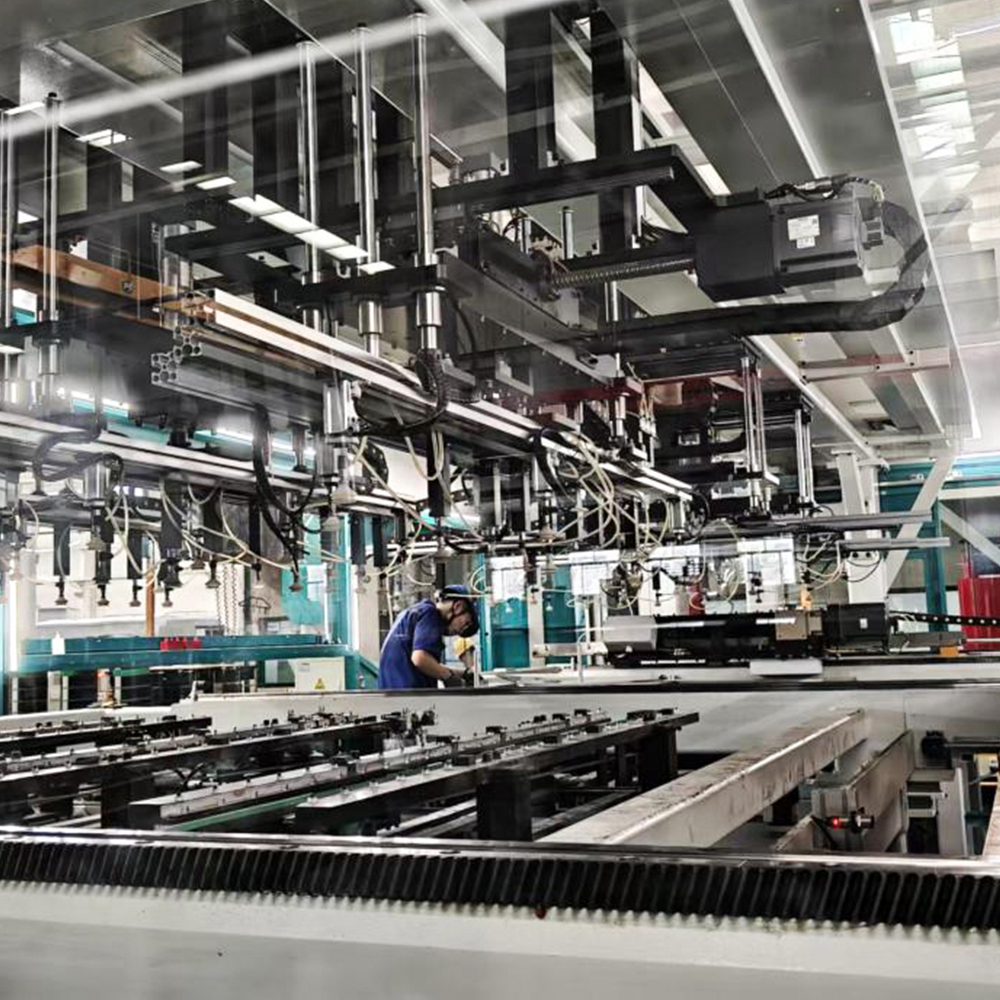

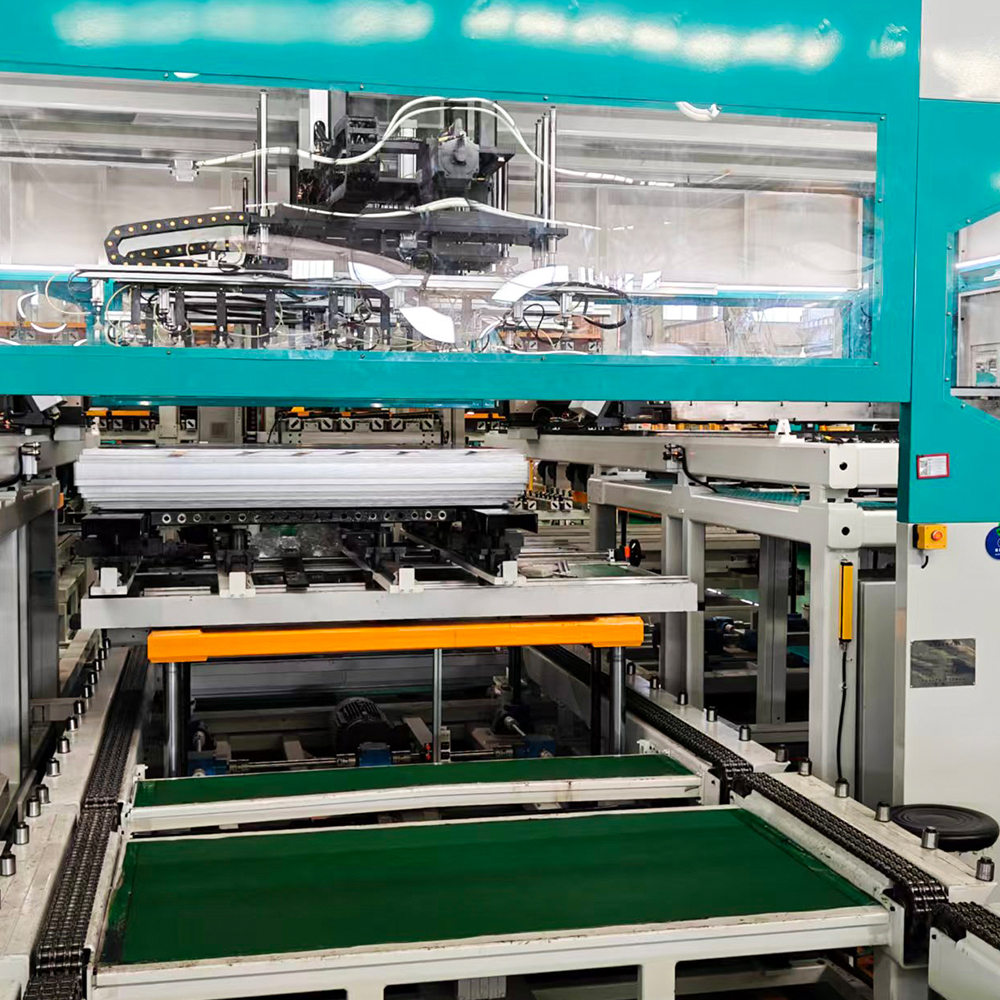

Definicija i pozicioniranje: Ovo je posljednji i najvidljiviji modul LXD-260-2 izvanmrežna linija za slaganje jezgri transformatora . Sastoji se od pokretnih kolica u stilu portala opremljenih s višezonskom vakuumskom usisnom glavom koja bira poravnati lim sa stanice za pozicioniranje i postavlja ga na rastuću hrpu jezgre, prateći redoslijed slojeva definiran crtežom jezgre (npr. izmjenični obrasci jarma i nogu za trofazne jezgre).

Osnovne funkcionalne karakteristike: Glava za slaganje uključuje nezavisne vakuumske zone koje se mogu selektivno aktivirati za rukovanje različitim geometrijama laminiranja - središnje noge, vanjske noge i jarmovi - bez mijenjanja alata. Laserski senzor udaljenosti kontinuirano mjeri trenutnu visinu hrpe i prilagođava pristup Z-osi kako bi se održao konstantan razmak između vakuumske čašice i gornjeg lista, sprječavajući oštećenje od udarca. Integrirani sustav senzora sile osigurava da pritisak postavljanja ostane unutar 5-10 N po listu, izbjegavajući zaostali stres koji bi degradirao strukturu magnetske domene jezgre.

Tipični scenariji primjene: Ovaj modul idealan je za proizvodnju naslaganih jezgri transformatora do 6 m duljine i 3 m širine, pokrivajući i uljne i suhe transformatore. Također se koristi za jezgre reaktora gdje su potrebni promjenjivi zračni raspori—sustav može automatski umetnuti nemagnetske odstojnike između određenih slojeva.

Diferencirane prednosti: Za razliku od slagača na bazi robotske ruke koji se često bore s teškim pločama, LXD‑260‑2 koristi kruti portal s dvostrukim linearnim motorima, pružajući veću krutost i brže ubrzanje. To znači kraća vremena ciklusa za velike listove (≈ 4 sekunde po sloju) uz zadržavanje ponovljivosti postavljanja ispod milimetra. Štoviše, izvanmrežna priroda sustava omogućuje glavi za slaganje da radi asinkrono od linije rezanja, odvajajući proizvodne brzine i omogućavajući upravljanje međuspremnikom.

Integracija sposobnosti tvrtke: Jiangsu Jingtianxia Electric Technology Co., Ltd. opskrbljuje ovaj modul značajkama prediktivnog održavanja—sustav bilježi podatke o struji motora, vakuumskom tlaku i sili postavljanja, koji se analiziraju kako bi se predvidjelo trošenje usisnih čašica i ležajeva vodilica, smanjujući neplanirane zastoje.

1. Redoslijed slaganja korak po korak: Preuzimanje recepta → hranjenje kolone → podizanje pojedinačnih listova → pozicioniranje ruba → provjera vida → vakuumski prijenos → meko slijetanje Z-osi → provjera pritiska → sljedeći sloj.
2. Kontrola prilagodljivog sloja: Sustav se automatski prilagođava varijacijama debljine lista ponovnim izračunavanjem visine hrpe nakon svakih 50 slojeva.

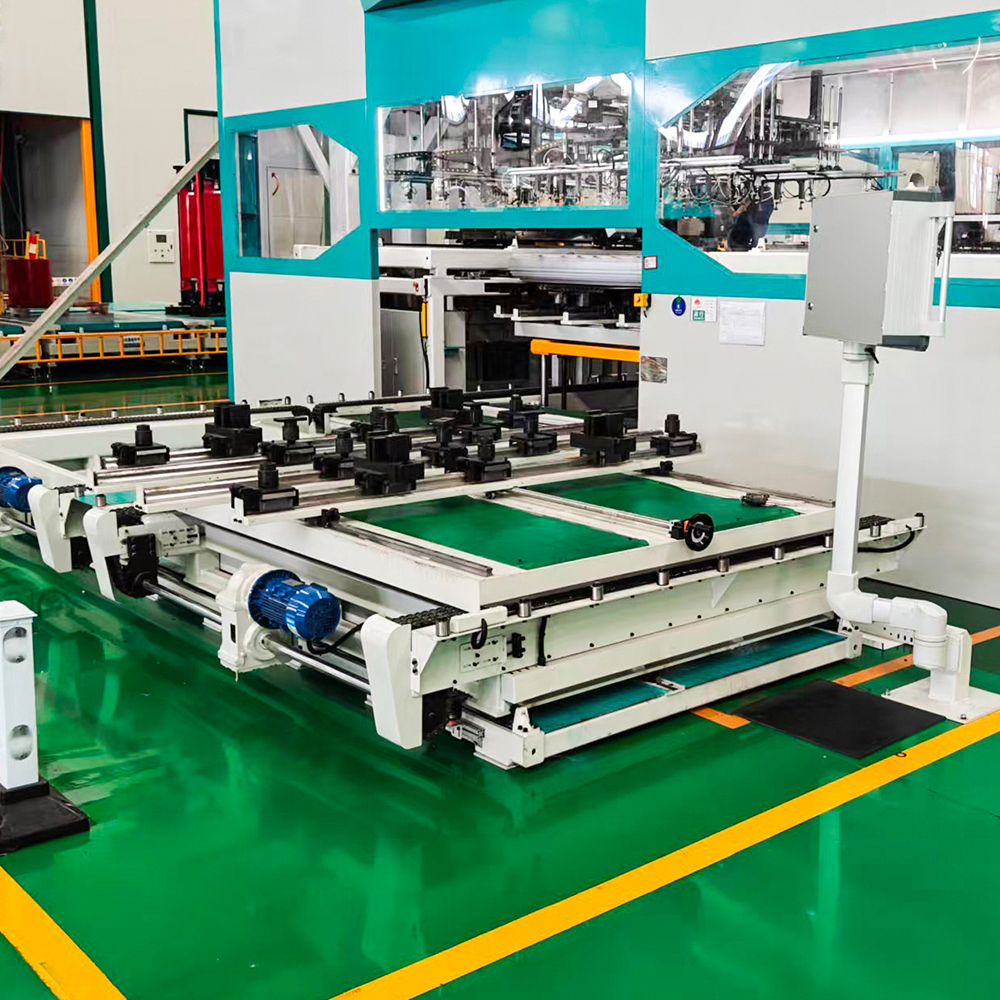

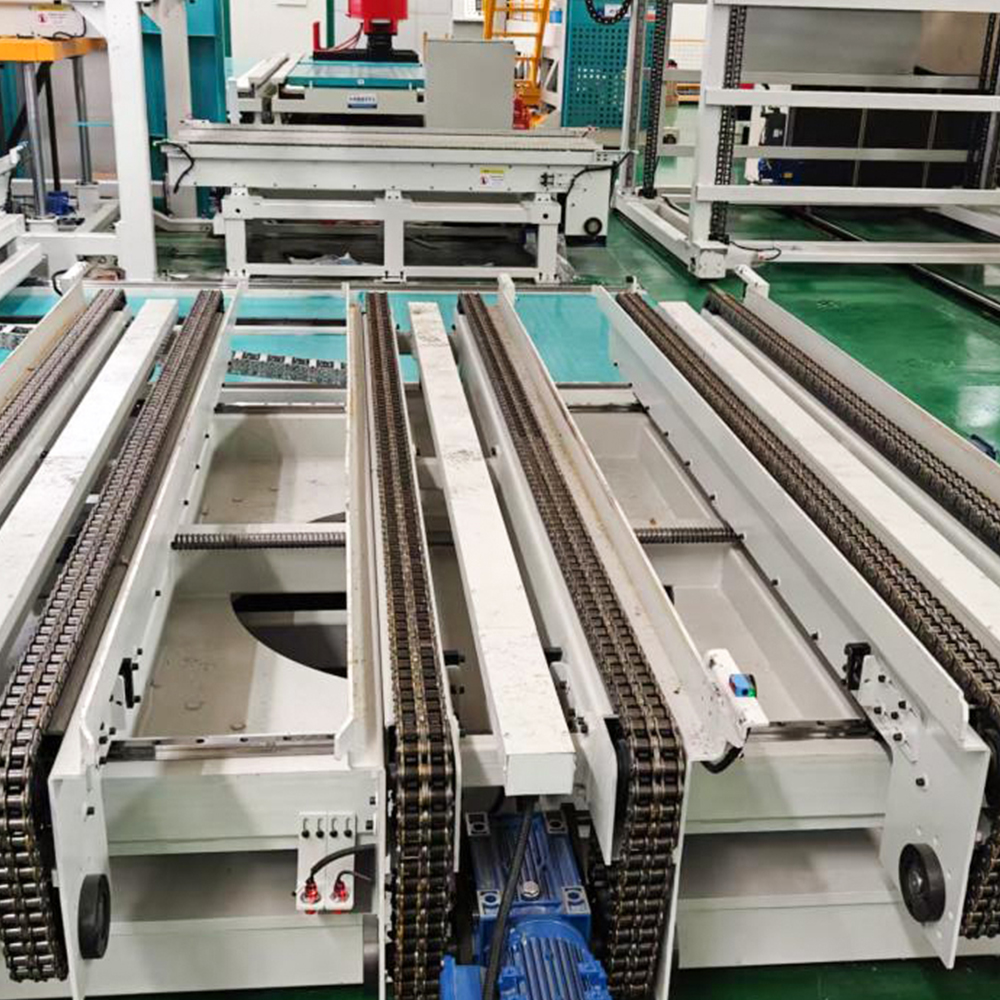

3. Signalizacija kraja niza: Nakon što jezgra dosegne ciljni broj slojeva, sustav pokreće pokretnu traku za pomicanje gotovog hrpa do stanice za vezivanje.

4. Integrirani sustav kontrole i upravljanja podacima

Dok tri mehanička modula izvršavaju fizičko slaganje, inteligencija modula LXD-260-2 izvanmrežna linija za slaganje jezgri transformatora nalazi se u njegovom Siemensovom PLC-u i HMI softveru u vlasništvu. Ovaj kontrolni sloj upravlja pohranom recepata (do 1000 dizajna jezgre), prati podrijetlo svakog lista od linije rezanja i generira detaljan dnevnik proizvodnje za sljedivost kvalitete. Također se povezuje s kupčevim ERP sustavom za planiranje proizvodnje i upravljanje zalihama.

Ova digitalna integracija ključna je razlika: sustav može automatski ponovno slijediti slojeve ako se neispravan list odbije, osiguravajući da konačna jezgra uvijek zadovoljava traženi broj laminacija i uzorak preklopa. Daljinska dijagnostika omogućena je putem sigurnog pristupnika, što omogućuje Jiangsu Jingtianxia Electric Technology Co., Ltd. inženjeri za podršku koji će pomoći u rješavanju problema bez posjeta na licu mjesta—značajka koju visoko cijene inozemni klijenti.
