Za što se koristi stroj za poprečno rezanje jezgre u industriji transformatora?

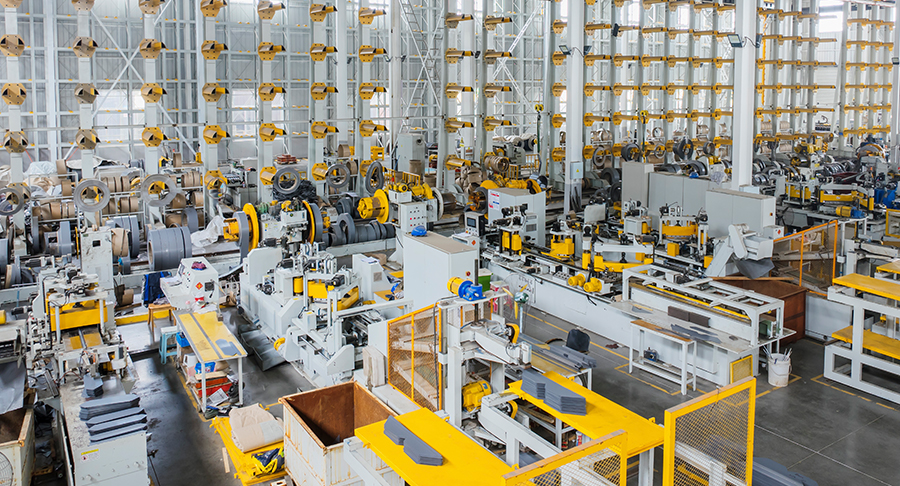

U modernom ekosustavu proizvodnje transformatora, preciznost i učinkovitost nisu samo operativni ciljevi, već temeljni zahtjevi za pouzdanost proizvoda i kontrolu troškova. U srcu ovog okruženja vođenog preciznošću nalazi se strojevi za poprečno rezanje jezgre , kategorija specijalizirane opreme dizajnirane za obradu limova od silikonskog čelika u točne dimenzije potrebne za laminiranje jezgre transformatora. Za razliku od linija za rezanje ili rezanje opće namjene, ovi su strojevi projektirani za rukovanje jedinstvenim fizičkim svojstvima zrnasto orijentiranih elektrotehničkih čelika, osiguravajući minimalno stvaranje srha, točne kutne rezove i dosljedne faktore slaganja. Ovaj članak pruža sveobuhvatno tehničko ispitivanje kako strojevi za poprečno rezanje jezgre funkcije unutar industrije transformatora, njihove primarne klasifikacije i ključnu ulogu koju igraju u modernim inteligentnim proizvodnim tijekovima rada.

Jezgra transformatora, obično izrađena od naslaganih slojeva tankog silikonskog čelika, određuje magnetsku učinkovitost jedinice, gubitke bez opterećenja i ukupnu toplinsku izvedbu. Svako odstupanje u duljini reza, pravokutnosti ili kvaliteti rubova izravno se pretvara u povećane gubitke vrtložnih struja ili zvučnu buku. Stoga, strojevi za poprečno rezanje jezgre nisu samostalne škare već integrirani sustavi koji uključuju mehanizme za uvlačenje, jedinice za ravnanje, precizne mjerne kodere i stanice za probijanje ili urezivanje velikom brzinom. Kako bismo cijenili njihovu punu korisnost, bitno je ispitati tri glavne kategorije proizvoda koje dominiraju trenutnim tržištem: modularne linije za rezanje velike brzine , precizne CNC poprečne škare , i integrirani sustavi slaganja i rezanja . Svaka kategorija bavi se različitim proizvodnim razmjerima, razredima materijala i zahtjevima automatizacije, nudeći proizvođačima prilagođeni pristup izradi jezgre.

1. Modularne linije za rezanje velike brzine

Prva velika klasifikacija obuhvaća modularne linije za rezanje velike brzine , koji su dizajnirani za kontinuirane, visokopropusne operacije tipične za velike proizvođače transformatora. ove strojevi za poprečno rezanje jezgre rade na linijskim brzinama većim od 120 metara u minuti, uključujući servo pokretane dovodne valjke i algoritme za kompenzaciju duljine u stvarnom vremenu. Definirajuća značajka ove kategorije je njezina modularna arhitektura—linija se može proširiti dodatnim jedinicama za probijanje, stanicama s V-zarezima ili čak automatskim transporterima za slaganje bez zamjene osnovnog okvira. Za proizvođače koji proizvode distribucijske transformatore u velikim količinama, ova modularnost nudi jasan put za nadogradnju kapaciteta dok štiti početna kapitalna ulaganja.

Funkcionalno, brza modularna linija počinje s odmotavačem koji rukuje zavojnicama do 25 tona, nakon čega slijedi precizni nivelator koji uklanja set zavojnica. Stanica za rezanje koristi rotacijske škare ili giljotinsku oštricu koju pokreće izmjenični motor visokog zakretnog momenta, postižući duljine rezanja s tolerancijama od ±0,05 mm. Napredni modeli integriraju optičku detekciju rubova za kompenzaciju lutanja materijala, osiguravajući da poprečni rez ostane savršeno okomit na smjer valjanja. Ova kategorija ističe se u obradi standardnih silicijskih čelika M4 i M5, koji se obično koriste u uljnim transformatorima snage do 10 MVA. Primarna razlika je sposobnost održavanja dosljedne kvalitete pri velikim brzinama uz podršku brzog prebacivanja između različitih dizajna jezgre, obično unutar 15 minuta.

Jiangsu Jingtianxia Electric Technology Co., Ltd. je razvio vlasničku modularnu liniju velike brzine koja uključuje praćenje debljine u stvarnom vremenu i prilagodljivu prilagodbu zazora oštrice, rješavajući jedan od najupornijih izazova u rezanju velikom brzinom—rast neravnina tijekom produljenih proizvodnih serija. S više od 46 internih tehničkih stručnjaka, tvrtka je poboljšala svoje algoritme za kontrolu dodavanja kako bi smanjila odstupanje duljine za 40% u usporedbi s konvencionalnim sustavima. Ovo rješenje posebno cijene klijenti koji proizvode jezgre od amorfne legure, gdje čak i manje nesavršenosti rubova mogu uzrokovati značajne poteškoće pri sklapanju.

• Maksimalna brzina rezanja: 150 m/min s aktivnim prigušivanjem vibracija.
• Integrirani kapacitet bušenja: do 4 zareza po ciklusu s dubinom koja se može programirati.
• Automatsko prikupljanje otpada i obrezivanje rubova za kontinuirani rad.
• Sučelje za daljinsku dijagnostiku kompatibilno s tvorničkim MES sustavima.

U usporedbi s drugim kategorijama, modularna linija velike brzine nudi najnižu cijenu po dijelu za duge proizvodne serije, ali zahtijeva veću površinu i sofisticiraniju obuku operatera. To je preferirani izbor za namjenska postrojenja transformatora sa stabilnim portfeljem proizvoda.

2. Precizne CNC poprečne škare

Drugu kategoriju čine precizne CNC poprečne škare , koji daju prednost točnosti i fleksibilnosti u odnosu na sirovu propusnost. ove strojevi za poprečno rezanje jezgre obično se koriste u radnim okruženjima ili za razvoj prototipa, gdje se duljine rezova često razlikuju, a vrste materijala kreću se od standardnog silikonskog čelika do ultratankih legura visoke propusnosti. Za razliku od modularnih linija, precizne škare koriste krutu konstrukciju C-okvira i hidromehanički sustav pokretanja oštrice koji daje čist, okomit rez s minimalnim otklonom oštrice, postižući tolerancije od ±0,02 mm preko 1000 mm širine.

Operativni tijek rada preciznih škara uključuje servo pokretani valjkasti dodavač s apsolutnim enkoderima, programabilni stražnji mjerač za podešavanje duljine i digitalnu upravljačku ploču koja pohranjuje do 500 programa rezanja. Prepoznatljiva tehnička značajka je adaptive cut-on-the-fly sposobnost, gdje smicanje inicira rez dok je materijal još u pokretu, skraćujući vrijeme ciklusa bez ugrožavanja točnosti. To ovu kategoriju čini idealnom za proizvodnju step-lap jezgri i isprepletenih spojeva, gdje svaka laminacija zahtijeva malo drugačije dimenzije kako bi se postigla optimalna distribucija magnetskog toka. Strojevi također podržavaju kutne rezove do 45 stupnjeva, proširujući njihovu primjenu na transformatore s namotanom jezgrom.

Tipični scenariji primjene uključuju radionice za popravak i održavanje, istraživačke laboratorije i proizvođače malih serija specijalnih transformatora za željezničke ili pomorske primjene. Prednost razlikovanja leži u mogućnosti obrade lomljivih materijala—kao što su visokoindukcijski čelici debljine 0,18 mm—bez stvaranja rubnih pukotina ili raslojavanja, problema koji često muči rotacijske škare velike brzine. Nadalje, CNC sučelje omogućuje besprijekornu integraciju s CAD sustavima, omogućujući izravan uvoz uzoraka rezanja iz osnovnog softvera za dizajn.

Jiangsu Jingtianxia Electric Technology Co., Ltd. nudi preciznu varijantu smicanja opremljenu laserskim modulom za inspekciju rubova koji odbija sve listove s mikro neravninama većim od 0,03 mm, osiguravajući da samo slojevi bez grešaka idu do stanice za slaganje. Ova sposobnost usklađena je sa širim portfeljem tvrtke, koji uključuje inteligentnu opremu za slaganje i automatizirano skladištenje, stvarajući sustav osiguranja kvalitete zatvorene petlje. Kategorija preciznih škara, iako je sporija od modularnih linija, daje vrhunsku završnu obradu površine i često se koristi kao komplementarni stroj za narudžbe s velikom količinom miješanja i malim količinama.

1. Postavite ciljnu duljinu reza i kut zakošenja putem HMI zaslona osjetljivog na dodir.
2. Napunite zavojnicu i pokrenite ciklus automatskog ravnanja.
3. Izvedite probni rez i provjerite dimenzije pomoću integriranog optičkog komparatora.
4. Započnite proizvodnju; sustav automatski prilagođava kompenzaciju dodavanja na temelju povratne informacije kodera u stvarnom vremenu.

U smislu isplativosti, precizne CNC škare zahtijevaju veća početna ulaganja po jedinici proizvodnje, ali nude neusporedivu fleksibilnost, što ih čini nezamjenjivima za proizvođače transformatora koji zadovoljavaju različite specifikacije kupaca.

3. Integrirani sustavi slaganja i rezanja

Treća i tehnološki najnaprednija kategorija je integrirani sustav slaganja i rezanja , koji kombinira poprečno rezanje s robotskim slaganjem u jedan kontinuirani proces. ove strojevi za poprečno rezanje jezgre nisu samo alati za rezanje već cjelovite radne ćelije koje pretvaraju zavojnice u pakete jezgri spremnih za sastavljanje. Sustav se sastoji od prethodnog modula za rezanje—obično preciznih škara ili rotacionog rezača velike brzine—praćenog transportnom trakom koja dovodi izrezane laminate do višeosnog portalnog robota ili jedinice za skupljanje i postavljanje u delta stilu. Robot slaže svaku laminaciju u unaprijed definirani redoslijed slaganja, primjenom ljepila ili međusobnog pritiska prema potrebi.

Temeljna tehnička inovacija je kontrola registracije u stvarnom vremenu , gdje modul za rezanje i robot za slaganje dijele zajednički koordinatni sustav izveden iz rubnih senzora i kamera za gledanje. To osigurava da je svaki sloj složen s kutnom točnošću boljom od 0,01°, što je kritično za smanjenje gubitaka u jezgri u transformatorima visoke učinkovitosti (IE4 i noviji). Sustav također uključuje integriranu stanicu za vaganje koja izračunava faktor slaganja po sloju, pružajući trenutnu povratnu informaciju za prilagodbu procesa. Ova se kategorija pretežno koristi za velike energetske transformatore (iznad 50 MVA) i za vučne transformatore gdje težina jezgre i simetrija izravno utječu na dinamičku izvedbu.

U usporedbi sa samostalnim rezanjem i ručnim slaganjem, integrirani sustav smanjuje ovisnost o radu do 70% i eliminira oštećenja izazvana rukovanjem, što je posebno korisno za materijale tanke debljine (0,15 mm). Međutim, složenost sustava zahtijeva sofisticirani softver za generiranje uzoraka, sekvenciranje slojeva i izbjegavanje sudara. Također zahtijeva višu razinu prediktivnog održavanja zbog sinkroniziranog rada mehaničkih, pneumatskih i vizualnih podsustava.

Jiangsu Jingtianxia Electric Technology Co., Ltd. je implementirao svoje integrirane sustave za slaganje i rezanje u nekoliko tvornica transformatora razine 1 diljem Azije, postigavši dokumentirano smanjenje od 25% u vremenu ciklusa sklapanja jezgre. Tvrtkini vlastiti algoritmi za slaganje, koje je razvio njezin tim od 46 profesionalnih tehničkih talenata, uzimaju u obzir iskrivljenje materijala i varijacije debljine, dinamički prilagođavajući silu podizanja robota i kut postavljanja. Ovo je rješenje dio inteligentnog portfelja tvrtke na jednom mjestu, koji također uključuje automatizirane logističke linije i skladišne ​​sustave, naglašavajući njezinu predanost cjelovitim digitalnim proizvodnim rješenjima za energetsku industriju.

Kroz ovaj okvir od tri kategorije, postaje očito da odabir odgovarajućeg strojevi za poprečno rezanje jezgre ovisi o balansiranju obujma proizvodnje, raznolikosti materijala i razini integracije s nizvodnom montažom. Jiangsu Jingtianxia Electric Technology Co., Ltd. bavi se ovom raznolikošću nudeći sve tri konfiguracije, podržane robusnom mrežom usluga nakon prodaje i savjetovanjem o optimizaciji procesa. Tvrtkino duboko razumijevanje osnovne fizike, u kombinaciji s vlastitom proizvodnjom ključnih mehaničkih komponenti, omogućuje prilagođavanje parametara svakog stroja specifičnoj vrsti magnetskog čelika i geometriji jezgre koju zahtijeva kupac. Bilo da je prioritet maksimalna propusnost, krajnja preciznost ili potpuna automatizacija, moderna industrija transformatora oslanja se na ove specijalizirane sustave rezanja kako bi održala konkurentnost na globalnom tržištu koje sve više pokreće učinkovitost.

Često postavljana pitanja

P1: Koja je primarna razlika između modularne linije velike brzine i preciznih CNC škara?

Modularna linija velike brzine daje prednost protoku i dizajnirana je za kontinuiranu proizvodnju velikih količina standardnih laminatnih jezgri, obično postižući brzine iznad 120 m/min uz umjerenu toleranciju (±0,05 mm). Nasuprot tome, precizne CNC škare usmjerene su na točnost i fleksibilnost, pružajući uže tolerancije (±0,02 mm) i kraća vremena izmjene, što ih čini prikladnim za poslove s mješovitim materijalima i kratke serije. Modularna linija je isplativija za masovnu proizvodnju, dok škare nude vrhunsku kvalitetu rubova za zahtjevne magnetske dizajne.

P2: Kako integrirani sustavi slaganja i rezanja poboljšavaju kvalitetu jezgre u usporedbi s odvojenim procesima?

Integrirani sustavi eliminiraju ručno rukovanje između rezanja i slaganja, smanjujući rizik od oštećenja rubova, neusklađenosti i kontaminacije. Također omogućuju povratnu informaciju o registraciji u stvarnom vremenu, osiguravajući da je svaka laminat postavljena s kutnom preciznošću boljom od 0,01°. Ovo izravno smanjuje gubitke u jezgri i poboljšava ocjenu učinkovitosti transformatora. Nadalje, sustav automatski odbija laminacije koje su izvan tolerancije, sprječavajući neispravne slojeve da uđu u središnji paket.

P3: Koju vrstu strojevi za poprečno rezanje jezgre je li tvrtka Jiangsu Jingtianxia Electric Technology Co., Ltd. specijalizirana za?

Jiangsu Jingtianxia Electric Technology Co., Ltd. proizvodi i integrira sve tri glavne kategorije—brze modularne linije, precizne CNC škare i integrirane sustave za slaganje. Tvrtka također nudi prilagođena rješenja za amorfne i nanokristalne materijale jezgre. S više od 46 tehničkih stručnjaka, tvrtka se fokusira na inteligentne algoritme upravljanja i značajke prediktivnog održavanja, nudeći kompletan paket od pojedinačnih strojeva do potpuno automatiziranih radionica za proizvodnju jezgri.

P4: Mogu li precizne CNC škare obraditi kutne rezove za step-lap transformatorske jezgre?

Da, većina preciznih CNC škara opremljena je programibilnom mogućnošću kosog rezanja, dopuštajući kutove od 0° do 45° s velikom ponovljivošću. Ova značajka je ključna za proizvodnju preklopnih i isprepletenih spojeva, koji minimiziraju curenje toka i smanjuju buku u velikim energetskim transformatorima. Kruti okvir škara i servo kontrolirani stražnji graničnik osiguravaju da i duljina i kut ostanu unutar specificirane tolerancije tijekom tisuća ciklusa.
