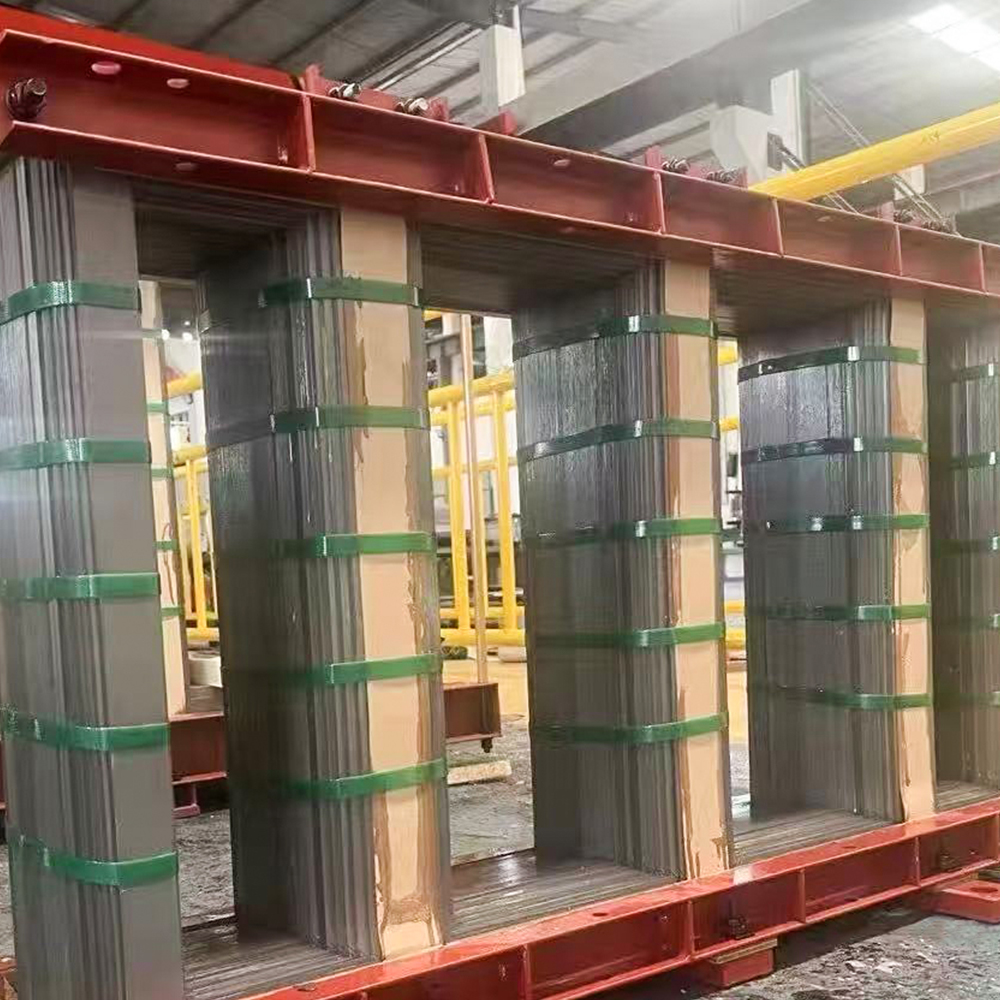

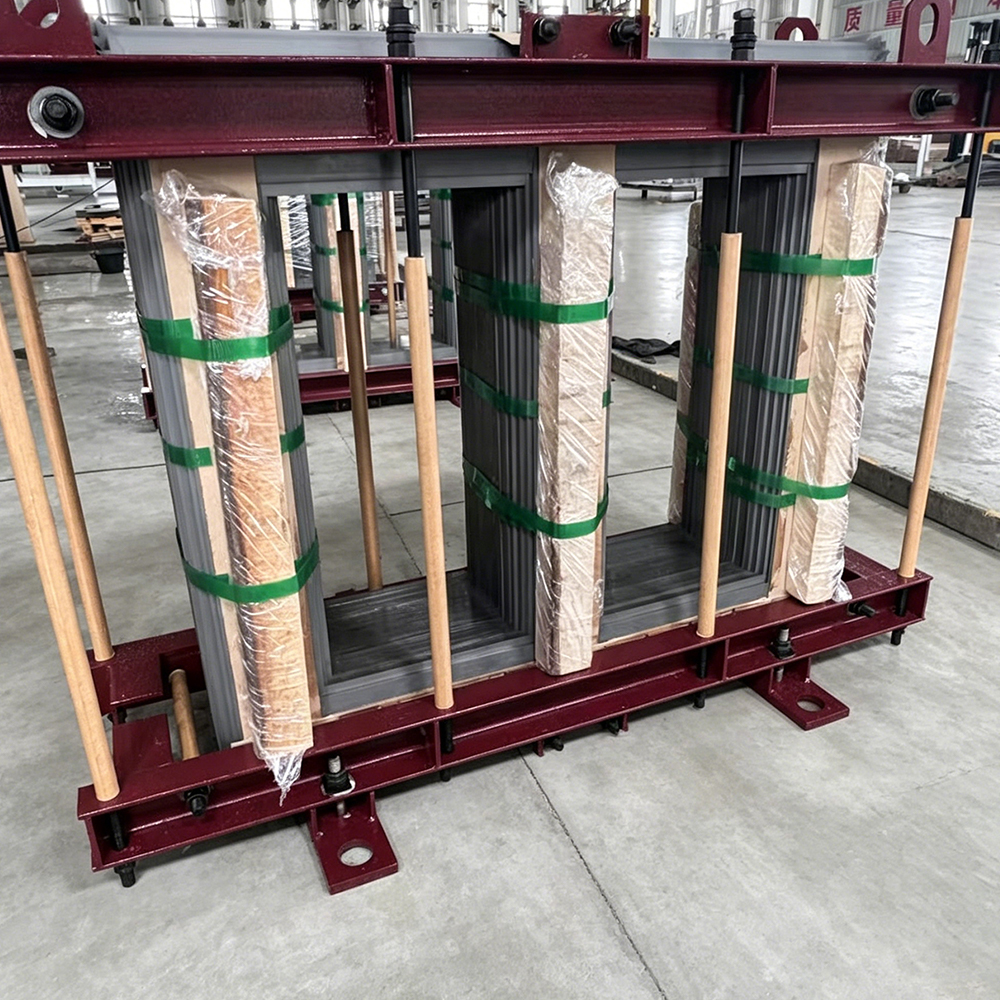

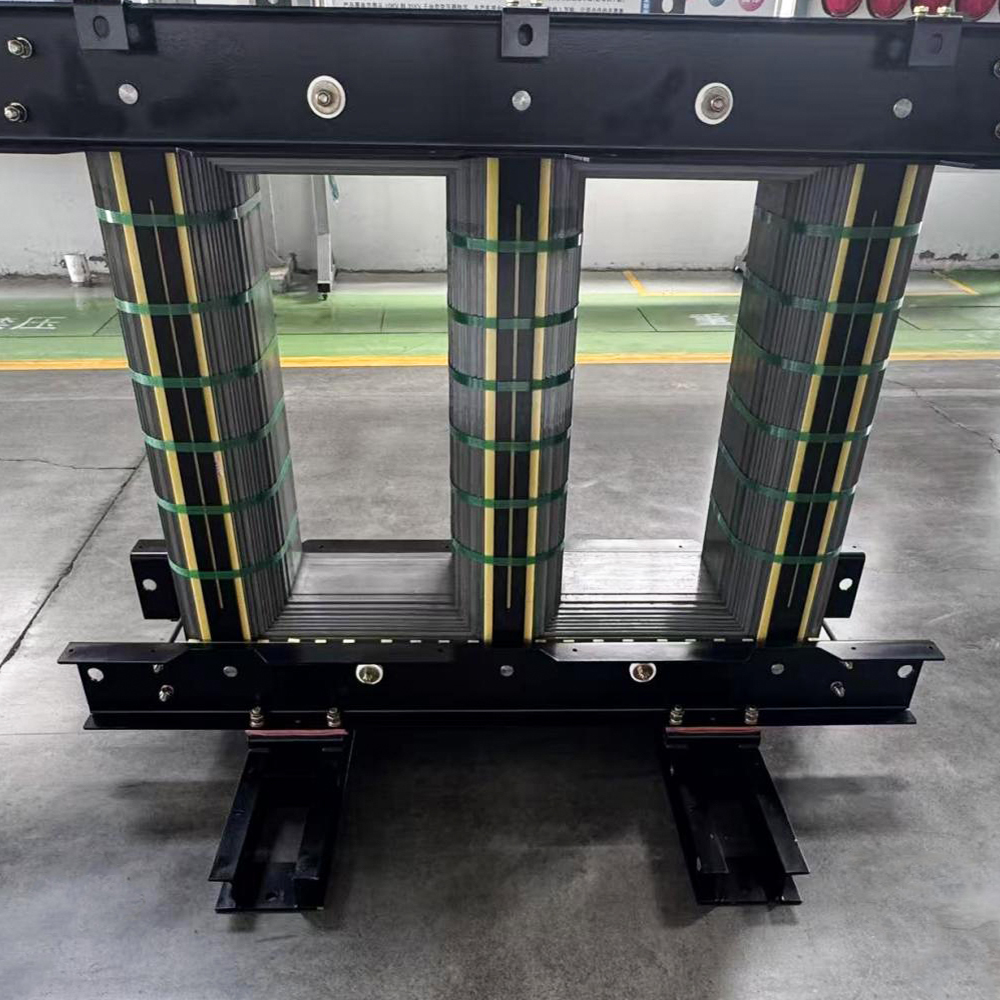

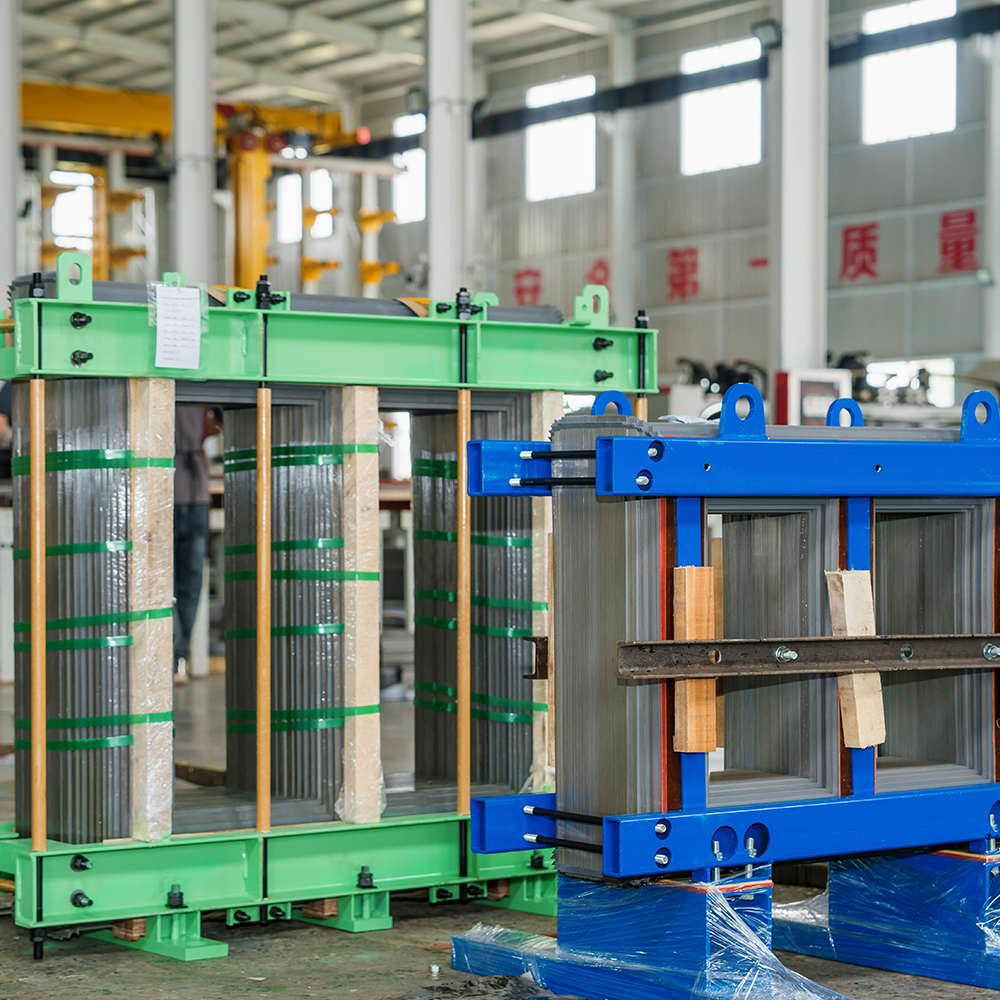

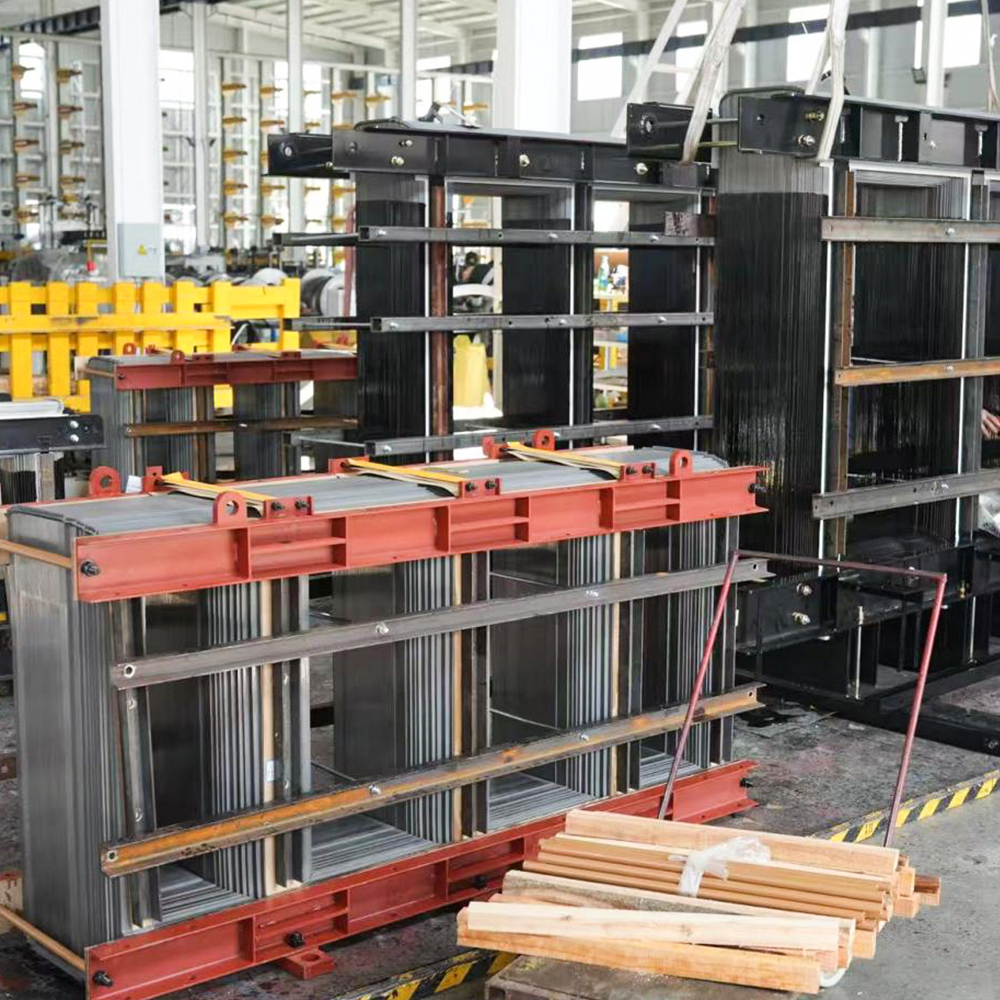

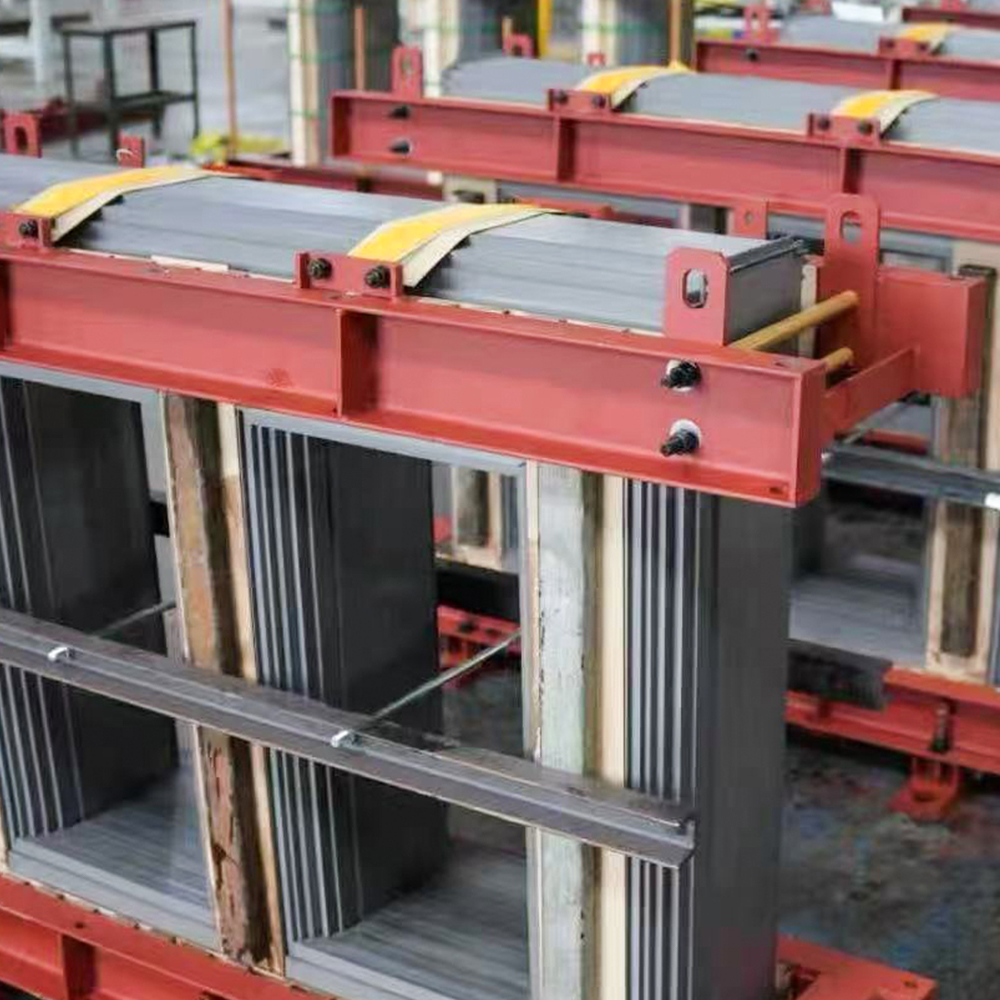

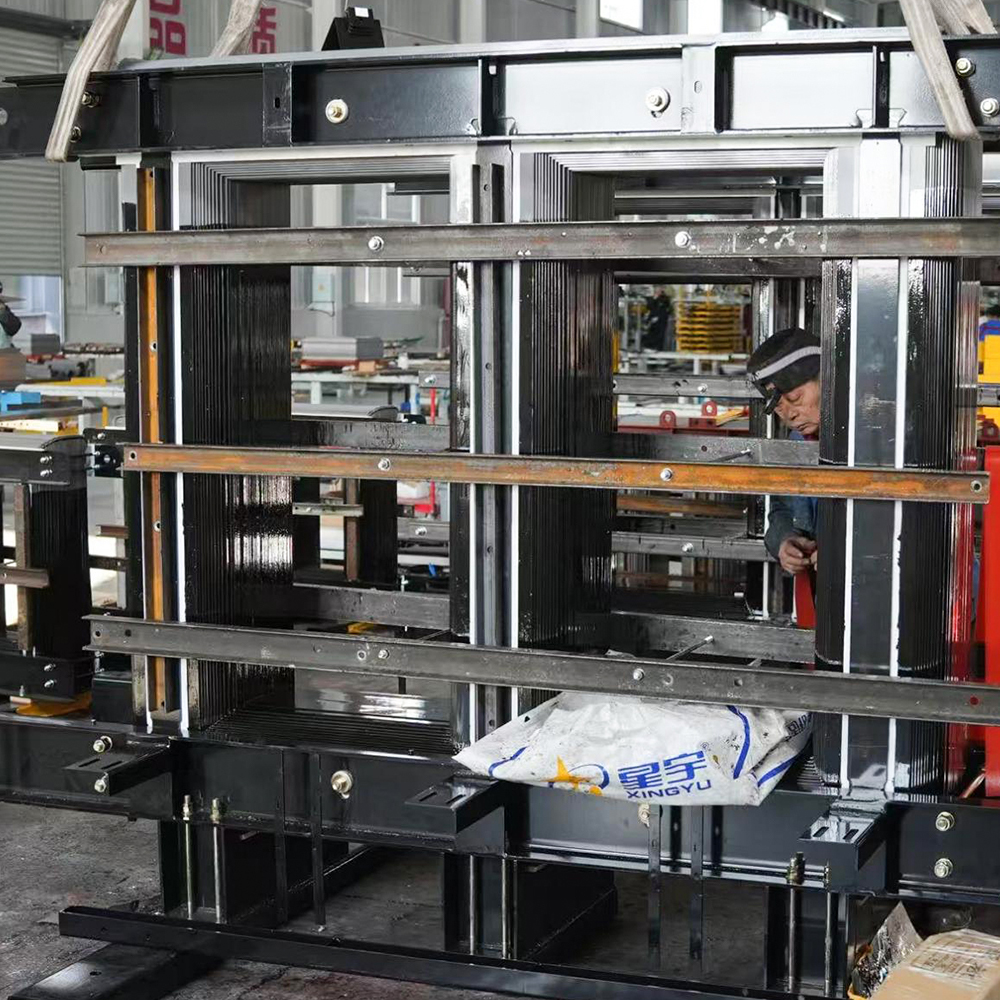

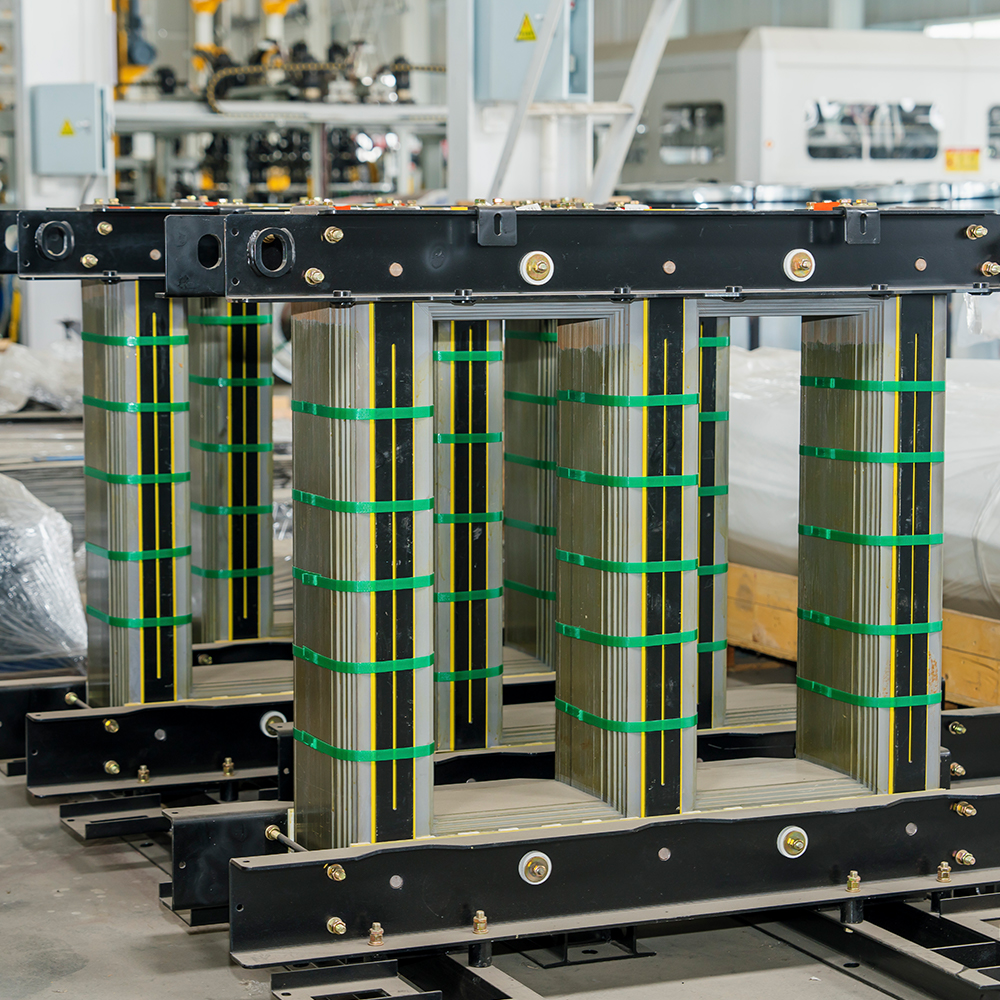

Jezgra transformatora uronjena u ulje

Što je gubitak jezgre u transformatoru uronjenom u ulje?

U području prijenosa i distribucije električne energije, jezgra transformatora uronjena u ulje služi kao magnetsko srce cijelog aparata. Njegova primarna funkcija je osigurati put niske otpornosti za magnetski tok, čime se omogućuje učinkovita pretvorba elektromagnetske energije između primarnog i sekundarnog namota. Međutim, nijedan magnetski materijal nije savršen. Tijekom normalnog rada, dio električne energije se neizbježno raspršuje kao toplina unutar same jezgre - fenomen koji je zajednički poznat kao gubitak jezgre. Razumijevanje gubitka jezgre nije samo akademska vježba; to je kritično ekonomsko i operativno razmatranje koje izravno utječe na učinkovitost transformatora, radnu temperaturu i ukupne troškove životnog ciklusa. I za komunalna poduzeća i za industrijske korisnike, minimiziranje gubitaka u jezgri znači značajne dugoročne uštede i poboljšanu pouzdanost mreže. Ovaj članak istražuje podrijetlo, komponente i strategije ublažavanja gubitka u jezgri, dok također prikazuje kako napredna proizvodnja i vrhunski materijali—na primjeru Jiangsu Jingtianxia Electric Technology Co., Ltd.—redefiniraju mjerila performansi za moderne jezgre transformatora.

1. Fizičko podrijetlo gubitka jezgre u uljnim transformatorima

Da bismo u potpunosti shvatili što gubitak jezgre podrazumijeva, prvo moramo ispitati elektromagnetsko ponašanje jezgra transformatora uronjena u ulje pod pobudom izmjeničnom strujom (AC). Gubitak jezgre općenito se klasificira u dvije glavne komponente: gubitak histereze i gubitak vrtložne struje . Gubitak zbog histereze proizlazi iz kontinuiranog magnetiziranja i demagnetiziranja materijala jezgre kao ciklusa izmjenične struje. Svaki ciklus zahtijeva energiju za prevladavanje kretanja stijenke magnetske domene, a ta se energija oslobađa kao toplina. Veličina gubitka histereze ovisi o koercitivnosti materijala jezgre i radnoj gustoći toka. Gubitak vrtložne struje, s druge strane, induciran je cirkulirajućim strujama koje teku unutar samog materijala jezgre zbog vremenski promjenjivog magnetskog polja. Ove struje generiraju otporno zagrijavanje (I²R gubici) i na njih značajno utječu električni otpor jezgre i debljina sloja. U visokoj kvaliteti jezgra transformatora uronjena u ulje dizajna, proizvođači koriste tanke, zrnato orijentirane slojeve silicij čelika za učinkovito smanjenje staza vrtložnih struja, čime se smanjuje ova komponenta gubitka.

Važno je napomenuti da je gubitak jezgre kontinuirani, nepovratni proces. Čak i kada je transformator u uvjetima praznog hoda, jezgra i dalje povlači struju pobude i rasipa snagu—zbog toga se gubitak jezgre često naziva gubitkom praznog hoda. Za tipični distribucijski transformator, gubitak u jezgri može činiti 15% do 30% ukupnih gubitaka tijekom njegovog vijeka trajanja, što ga čini primarnim ciljem za programe poboljšanja učinkovitosti. Strateški odabir materijala jezgre, kao što je vrhunski zrnasto orijentirani silikonski čelik debljine 0,23 mm, 0,27 mm i 0,30 mm, izravno utječe i na histerezu i na komponente vrtložnih struja. Upravo ovdje specijalizirani proizvođači pokazuju svoju vrijednost, kombinirajući znanost o materijalima s preciznim inženjeringom kako bi postigli karakteristike ultra-niskih gubitaka.

2. Klasificiranje gubitaka jezgre prema pristupu materijala i dizajna

Za učinkovito upravljanje i smanjenje gubitaka u jezgri, industrija je razvila različite podklasifikacije jezgra transformatora uronjena u ulje tehnologije. Svaka klasifikacija nudi različite prednosti u pogledu magnetskih performansi, mogućnosti izrade i isplativosti. U nastavku istražujemo tri istaknute kategorije koje odražavaju trenutnu inženjersku praksu i zahtjeve tržišta.

2.1 Konvencionalne zrnato orijentirane čelične jezgre od silicija

Ova kategorija predstavlja industrijski standard za većinu distribucijskih i transformatora srednje snage. Jezgra je izgrađena od zrnasto orijentirani silicijski čelik listova, obično debljine 0,27 mm ili 0,30 mm, koji su naslagani i stegnuti da tvore zatvoreni magnetski krug. Definirajuća značajka ovog dizajna je kontrolirana kristalografska orijentacija—čelik se obrađuje tako da se smjer lakog magnetiziranja poravna sa smjerom kotrljanja, čime se maksimizira gustoća toka i minimizira gubitak histereze. Konvencionalne jezgre široko su prihvaćene zbog svoje uravnotežene izvedbe, zrelih proizvodnih procesa i konkurentne strukture troškova. Njihove tipične primjene uključuju transformatore distribucije komunalnih usluga, industrijske snižene jedinice i sustave prikupljanja obnovljive energije.

Primarna prednost konvencionalnih jezgri od silikonskog čelika leži u njihovoj predvidljivosti i pouzdanosti. Proizvođači s robusnim tehničkim mogućnostima, kao što je Jiangsu Jingtianxia Electric Technology Co., Ltd., usavršili su precizne procese rezanja i rezanja potrebne za održavanje uskih tolerancija dimenzija i dosljednih magnetskih svojstava. Primjenom visokopreciznih tehnika slaganja i vezivanja, ove jezgre učinkovito kontroliraju unutarnje naprezanje—ključni čimbenik u sprječavanju lokalnog pregrijavanja i osiguravanju stabilne izvedbe struje praznog hoda. Nadalje, gubitak tih jezgri bez opterećenja može se projektirati za postizanje negativnog odstupanja od nacionalnih standarda, nudeći krajnjim korisnicima opipljivo smanjenje operativnih troškova tijekom životnog ciklusa transformatora. S više od 46 profesionalnih tehničkih talenata u osoblju, Jiangsu Jingtianxia Electric Technology Co., Ltd. je akumulirala duboku stručnost u optimizaciji ove osnovne vrste za različita radna okruženja.

2.2 Jezgre visoke propusnosti (Hi-B).

Hi-B jezgre predstavljaju evolucijski korak naprijed u jezgra transformatora uronjena u ulje tehnologija. Ove jezgre koriste posebno obrađeni zrnato orijentirani čelik koji pokazuje još veću magnetsku propusnost od konvencionalnih vrsta—često postižući vrijednosti propusnosti veće od 1,88 T pri 800 A/m. Ova poboljšana propusnost omogućuje smanjenje površine poprečnog presjeka jezgre za isti kapacitet rukovanja protokom, što dovodi do kompaktnijeg dizajna transformatora. Smanjeni volumen jezgre, zauzvrat, smanjuje i troškove materijala i ukupni gubitak jezgre. Hi-B jezgre su posebno omiljene u transformatorima visoke učinkovitosti koji moraju biti u skladu sa strogim regulatornim standardima, kao što su zahtjevi DOE 2016 ili EU Ecodesign Tier 2.

Jedna od ključnih karakteristika Hi-B jezgri je njihova vrhunska izvedba u uvjetima visoke gustoće fluksa. Dok konvencionalne jezgre mogu doživjeti brzo zasićenje iznad 1,7 T, Hi-B stupnjevi mogu učinkovito raditi do 1,9 T, što ih čini idealnim za transformatore koji doživljavaju fluktuacije napona ili različite profile opterećenja. Njihove tipične primjene uključuju velike energetske transformatore, vučne transformatore za željezničke sustave i visokonaponske prijenosne jedinice. Jiangsu Jingtianxia Electric Technology Co., Ltd. koristi svoju naprednu inteligentnu opremu za slaganje jezgri i automatizirane proizvodne linije za proizvodnju Hi-B jezgri s iznimnom preciznošću dimenzija i minimalnim gubicima spojeva. Tvrtkina predanost nabavi vrhunskih materijala—od domaćih i uvezenih vrhunskih marki—osigurava da svaka Hi-B jezgra postiže stabilne magnetske performanse i vrhunsku kontrolu struje, čime se povećava faktor snage povezane mreže.

2.3 Jezgre od amorfne legure

Jezgre od amorfne legure predstavljaju radikalan odmak od tradicionalnih dizajna kristalnog silicij čelika. Umjesto pravilne strukture atomske rešetke, amorfni metali imaju neuređen raspored nalik staklu koji dramatično smanjuje gubitak zbog histereze—obično za 60% do 70% u usporedbi s konvencionalnim zrnato orijentiranim čelikom. Ovo čini jezgra transformatora uronjena u ulje izrađen od amorfne legure iznimno energetski učinkovito rješenje, posebno za transformatore koji rade pod uvjetima malog ili promjenjivog opterećenja. Tipična debljina amorfne vrpce je samo 0,025 mm do 0,030 mm, što također pridonosi izuzetno malim gubicima vrtložnih struja.

Međutim, amorfne jezgre predstavljaju jedinstvene izazove u proizvodnji. Materijal je sam po sebi krt i zahtijeva specijalizirane postupke rezanja i smicanja kako bi se izbjegli lomovi uzrokovani naprezanjem. Dodatno, sa sklopom jezgre mora se rukovati iznimno pažljivo kako bi se održala magnetska svojstva i spriječilo pogoršanje performansi. Unatoč ovim izazovima, potencijal za uštedu energije je neporeciv—amorfne jezgre mogu smanjiti gubitke u praznom hodu do 75% u odnosu na konvencionalne dizajne, što ih čini vrlo privlačnima za ruralne distribucijske mreže, offshore vjetroelektrane i pametne mreže. Jiangsu Jingtianxia Electric Technology Co., Ltd. značajno je uložio u istraživanje i razvoj i proizvodnu infrastrukturu kako bi prevladao ove proizvodne prepreke, nudeći kupcima pouzdan izvor visokokvalitetnih amorfnih jezgri potpomognut inteligentnim sustavima skladištenja radionica i automatiziranom logistikom. Sposobnost tvrtke da pruži rješenja podrške na jednom mjestu za globalne klijente posebno je očita u ovoj naprednoj kategoriji.

3. Komparativna analiza temeljnih tehnologija

Kako bi se pomoglo inženjerima i stručnjacima za nabavu u odabiru najprikladnije vrste jezgre za njihove specifične primjene, sljedeća tablica pruža izravnu usporedbu ključnih pokazatelja učinka u tri gore navedene kategorije. Svi podaci temelje se na tipičnim vrijednostima za distribucijske transformatore od 50 Hz u rasponu od 100–1000 kVA.

4. Praktične strategije za smanjenje gubitaka jezgre

Osim odabira materijala, postoji nekoliko inženjerskih postupaka koji mogu dodatno smanjiti gubitak jezgre u jezgra transformatora uronjena u ulje . Ove strategije rutinski provode iskusni proizvođači poput Jiangsu Jingtianxia Electric Technology Co., Ltd. kako bi isporučili vrhunske performanse proizvoda. Ključne mjere uključuju:

• Optimizirana konstrukcija preklopnog spoja – Smanjenje otpora zglobova i rubova magnetskog toka, što izravno smanjuje lokalizirane gubitke.
• Precizno slaganje i uvezivanje – Osiguravanje ravnomjerne raspodjele tlaka po jezgri kako bi se ublažio unutarnji stres i povećanje gubitaka izazvano vibracijama.
• Stroga kontrola visine brusa – Održavanje kvalitete rezanja i rezanja kako bi se spriječili kratki spojevi između slojeva koji pojačavaju vrtložne struje.
• Žarenje jezgre nakon rezanja – Ublažavanje zaostalih naprezanja uvedenih tijekom izrade, čime se obnavlja magnetska permeabilnost.
• Pravilno uzemljenje jezgre – Sprječavanje plutajućeg potencijala i cirkulirajućih struja u zemlji koje doprinose dodatnim lutajućim gubicima.

Integracija ovih tehnika zahtijeva i napredne strojeve—kao što su inteligentni strojevi za poprečno rezanje jezgre i automatizirane linije za sklapanje—i iskusan tehnički nadzor. Jiangsu Jingtianxia Electric Technology Co., Ltd. ističe se u ovoj domeni, implementirajući inteligentne sustave skladištenja u radionicama koji osiguravaju sljedivost i dosljednost u svim proizvodnim serijama. Tvrtkina rješenja za podršku na jednom mjestu obuhvaćaju ne samo proizvodnju jezgri, već i cijeli spektar naknadne obrade, inspekcije kvalitete i logistike, čime se isporučuju neusporedive vrijednosti kupcima u globalnoj energetskoj industriji.

5. Često postavljana pitanja

P1: Koja je razlika između konvencionalnih jezgri od silikonskog čelika i amorfnih jezgri u smislu ponašanja gubitaka?

Konvencionalne jezgre od silikonskog čelika pokazuju umjerenu histerezu i gubitke zbog vrtložnih struja zbog svoje kristalne strukture i tipične debljine laminacije od 0,27–0,30 mm. Nasuprot tome, amorfne jezgre imaju nekristalni raspored atoma koji gotovo eliminira gubitak zbog histereze, a njihove iznimno tanke vrpce (0,025 mm) drastično smanjuju gubitke vrtložnih struja. Kao rezultat toga, amorfne jezgre mogu postići gubitke u praznom hodu koji su 60-75% manji od konvencionalnih dizajna, iako dolaze s višim troškovima materijala i strožim zahtjevima za rukovanje.

P2: Kako Jiangsu Jingtianxia Electric Technology Co., Ltd. osigurava nizak gubitak jezgre u svojim proizvodima?

Jiangsu Jingtianxia Electric Technology Co., Ltd. koristi višestruki pristup: nabava vrhunskog silikonskog čelika orijentiranog na zrno od vrhunskih domaćih i međunarodnih marki, korištenje visokoprecizne opreme za rezanje i rezanje, provođenje stroge kontrole kvalitete u svakoj fazi i primjena naprednih tehnika slaganja i uvezivanja kako bi se smanjio unutarnji stres. Njihovi gubici bez opterećenja mogu dosljedno postići negativno odstupanje od nacionalnih standarda, a njihove automatizirane proizvodne linije osiguravaju ponovljivost i skalabilnost za narudžbe velikih količina.

P3: Može li se jezgra transformatora uronjena u ulje naknadno opremiti ili nadograditi kako bi se smanjili gubici?

U većini slučajeva zamjena postojeće jezgre nije ekonomski praktična zbog opsežnog redizajna potrebnog za razmake namota, dimenzije spremnika i puteve hlađenja. Međutim, komunalna poduzeća često se odlučuju za zamjenu jezgre tijekom većeg renoviranja ili nadogradnje na više standarde učinkovitosti. Za nove instalacije, odabir jezgre s nižim karakteristikama gubitaka—kao što su Hi-B ili amorfni stupnjevi—od uglednog dobavljača kao što je Jiangsu Jingtianxia Electric Technology Co., Ltd. je najučinkovitija strategija.

P4: Koju ulogu igra gubitak jezgre u ukupnom trošku vlasništva transformatora?

Gubitak u jezgri izravno pridonosi gubitku transformatora u praznom hodu, koji se javlja 24/7 tijekom radnog vijeka opreme. Tijekom uobičajenog životnog vijeka od 25-30 godina, kumulativni trošak energije zbog gubitka jezgre može se mjeriti ili čak premašiti početnu nabavnu cijenu transformatora. Stoga, ulaganje u veću učinkovitost jezgra transformatora uronjena u ulje —čak i uz umjerenu početnu premiju—često daje pozitivan povrat ulaganja u roku od 3-5 godina, nakon čega slijede desetljeća održive štednje.

P5: Kako debljina silikonskog čelika utječe na gubitak jezgre u transformatorima uronjenim u ulje?

Tanji čelični slojevi, poput 0,23 mm naspram 0,30 mm, smanjuju komponentu gubitka vrtložne struje jer je duljina puta cirkulirajuće struje skraćena, a električni otpor između slojeva je veći. Međutim, tanji čelik također povećava složenost proizvodnje i troškove. Optimalna debljina ovisi o ciljnoj razini gubitka i nazivnoj frekvenciji transformatora. Za standardne aplikacije od 50/60 Hz, 0,27 mm nudi uravnotežen kompromis, dok je 0,23 mm poželjno za dizajne ultra visoke učinkovitosti.

Zaključno, gubitak jezgre u an jezgra transformatora uronjena u ulje višestruki je fenomen kojim upravljaju svojstva materijala, geometrijski dizajn i preciznost izrade. S pojavom naprednih zrnato orijentiranih čelika i amorfnih legura, zajedno s najsuvremenijim proizvodnim tehnologijama, industrija postojano pomiče granice onoga što je moguće postići. Proizvođači poput Jiangsu Jingtianxia Electric Technology Co., Ltd. stoje na čelu ove evolucije, nudeći opsežan portfelj koji seže od konvencionalnih jezgri od silikonskog čelika do amorfnih rješenja sljedeće generacije. Iskorištavanjem svoje duboke tehničke stručnosti, inteligentnih proizvodnih sustava i nepokolebljive predanosti kvaliteti, oni osnažuju globalni energetski sektor da izgradi učinkovitiju, pouzdaniju i održiviju energetsku infrastrukturu. Za one koji žele optimizirati performanse transformatora, razumijevanje gubitka jezgre—i odabir pravog partnera jezgre—neophodan je korak prema dugoročnoj operativnoj izvrsnosti.
